Приемник Аудион, на лампах 1Ж24Б
Аудион |

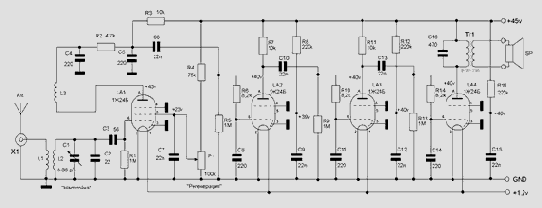

"Аудион" немецкое название приемника, к котором лампа работает в качестве детектора. Но по сути дела, это регенеративный приемник с индуктивной обратной связью. Регенеративный приемник или, иначе, приемник с обратной связью является в смысле чувствительности и избирательности приема одним из лучших ламповых приемников. Сущность работы регенератора заключается в том, что он тем или иным способом возмещает контуру вредные потери принятой мощности. Рис.1 Принципиальная схема приемника. Катушки намотаны на каркасе диаметром 20мм, число витков L1-6вит., L2 - 21вит., L3 - 7вит. проводом ПЭЛ 0,7 . Файлы: Расположение элементов приемника на печатной плате (GIF) Топология печатной платы (вид со стороны деталей) Топология печатной платы
