РЕГЕНЕРАТИВНЫЙ ЛАМПОВЫЙ KB ПРИЕМНИК 1 — V — 1



Радиотехническая консультация при ЦЕНТРАЛЬНОМ РАДИОКЛУБЕ


Листовка N 122

Радиотехническая консультация при ЦЕНТРАЛЬНОМ РАДИОКЛУБЕ СССР

РЕГЕНЕРАТИВНЫЙ ЛАМПОВЫЙ KB ПРИЕМНИК 1 — V — 1

Этот трехламповый коротковолновый приемник прямого усиления предназначен для приема телефонных и телеграфных любительских радиостанций, работающих з диапазонах 10, 14, 20, 40 и 80 м. Он рассчитан на самостоятельное изготовление на­чинающими радиолюбителями-коротковолновиками, не имеющими опыта в постройке более сложных современных приемников супергетеродинного типа.

Питать приемник можно от любого отдельного выпрямителя, обеспечивающего на выходе постоянное напряжение около 220 — 250 В при токе более 45 мА.

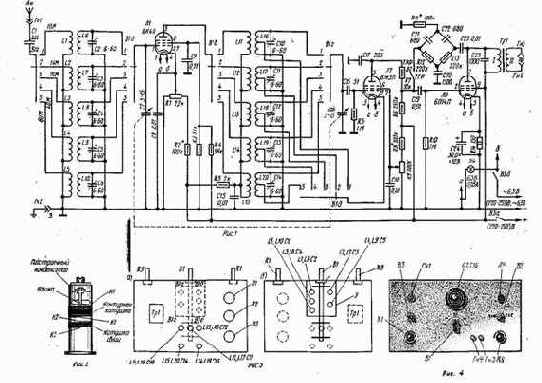

Приемник (рис. 1) содержит входное устройство, усилитель высокой частоты (УВЧ), детекторно-регенеративный каскад и каскад усиления низкой частоты (УНЧ). Входное устройство собрано по схеме индуктиЕной связи с антенной.В зависимости от диапазона, в котором ведется прием радиостанций, в цепь антенны контактной груп­пы В1а включается катушка индуктивности LI, L2, L3, L4 или L5. При этом к управ­ляющей сетке лампы Л1 контактной группой В1б соответственно подключается один из колебательных контуров L6C2C7; L7C3C7; L8C4C7; L9C5C7 или L10C6C7, который настраивается на частоту принимаемой радиостанции переменным конденсатором С7 блока конденсаторов С7С16.

УВЧ собран по схеме с трансформаторной связью на лампе Л1. Он служит для предотвращения паразитного излучения в антенну при приеме радиостанций, работа­ющих в телеграфном режиме, а также,для повышения чувствительности и избиратель­ности приемника. Включение в анодную цепь лампы Л1 одной из катушек связи L1l — L15 и связанного с пей колебательного контура L16C10C16; L17C11C16; , L18C12C16; L19C13C16 или L20C14C16 производится контактными группами Ble, В1г. Эти контуры настраиваются на частоту принимаемой радиостанции переменным кон­денсатором С16 блока С7С16.

Напряжение отрицательного смещения на управляющую сетку лампы Л1 снима­ется с делителя, образованного резисторами Rl, R2.
Изменяя положение движка пе­ременного резистора R1, можно в широких пределах регулировать усиление высоко­частотного каскада.

Усиленное напряжение с выхода УВЧ через конденсатор С15 поступает на вход детекторно-регенеративного каскада, собранного на лампе Л2 и работающего в ре­жиме сеточного детектирования. Этот каскад является важнейшей частью радиоприем­ника. Назначение его состоит в том, чтобы, во-первых, преобразовать модулированное напряжение ВЧ в напряжение звуковой частоты. Во вторых — повысить чувствитель­ность и избирательность всего приемника и обеспечить прием телеграфных сигналов, что достигается применением положителвной обратной связи.

В- детекторно-регенеративном каскаде для детектирования используется часть лампы: управляющая сетка — катод (нагрузкой детектора является сопротивление резистора R5 утечки сетки). В результате процесса детектирования модулированных колебаний на резисторе R5 возникает падение напряжения звуковой частоты, которое, будучи приложено к участку управляющая сетка — катод лампы Л2, усиливается и выделяется на резисторе R6, включенном в анодную цепь.

Для создания положительной обратной связи катод лампы Л2 подключен к час­ти витков одной из контурных катушек L16 — L20. В результате этого в контуре, вклю­ченном в цепь управляющей сеткк лампы Л2, возникает дополнительная ЭДС. Эта ЭДС складывается с начальной ЭДС, возникшей в контуре под влиянием сигнала, в результате чего общий уровень высокочастотного напряжения на контуре возрастает. Понятно, что увеличится и переменное напряжение на управляющей сетке лампы Л2, что эквивалентно повышению чувствительности и избирательности всего приемника. Чем больше величина положительной обратной связи, которая регулируется измене­нием напряжения на экранирующей сетке лампы Л2 переменным резистором R9, тем выше усиление и избирательность детекторно-регенеративного каскада-.

При некоторой величине положительной обратной связи, близкой к порогу воз­буждения каскада (такая связь называется критической), усиление и избиратель-кость последнего достигают наибольшего значения.


В этом режиме принимают слабые телефонные станции. Если же ьедут прием радиостанций, работающих телеграфом, обратная связь переменным резистором R9 устанавливается выше критической. В этом случае в детекторно-регенеративном каскаде возникают собственные колебания и на управляющую сетку лампы Л2 воздействуют два высокочастотных напряжения: от приходящего сигнала и от собственных колебаний. Биения, появляющиеся в ре­зультате сложения этих напряжений, после детектирования создают на резисторе R6 напряжение звуковой частоты. Тон биений можно изменять расстройкой приемника относительно частоты принимаемой радиостанции.

Резистор R7 и конденсатор СП служат для улучшения фильтрации высокочас­тотных составляющих напряжений, проникающих в анодную цепь лампы Л2.

Напряжение низкой частоты с резистора R6, через разделительный конденсатор CI9 подается на управляющую сетку лампы ЛЗ. Эта лампа работает в каскаде уси­ления низкой частоты, собранном по типовой трансформаторной схеме.

Для ослабления различных интерференционных свистов и помех от близко расположенных радиостанций, мешающих приему телеграфных сигналов, между анодом и управляющей сеткой лампы ЛЗ переключателем В2 в положении «ТГР» включа­ется двойной Т-образный мост, образованный резисторами Rll — R13 и конденсатора­ми С20 — С22. Такой мост работает как фильто-пробка и характеризуется так назы­ваемой квазирезонансной частотой,, которая зависит от элементов RC,. образующих мост. При указанных в схеме данных RC квазирезонансная частота равна 1050 Гц Мост включен в цепь отрицательной обратной связи усилителя низкой частоты (УНЧ). На квазирезонансной частоте каскад имеет максимальное усиление, так как отрица­тельная обратная связь минимальна. На частотах, отличных от квазирезонансной, соп­ротивление моста резко уменьшается. Это приводит к увеличению отрицательной об­ратной связи, а следовательно, к резкому уменьшению усиления каскада УНЧ, кото­рое при отклонении частоты на +100 Гц от квазирезонансной падает в два раза, а при отклонении на ±1000 Гц — более чем в сто раз.




Налаживание такого моста под­робно рассмотрено в листовке № 26 по разделу «А» («Любительский коротковолно­вый приемник»).

Контурные катушки приемника выполнены на полистироловых цилиндрических каркасах диаметром 20 и длиной 50 мм. В качестве каркасов можно также исполь­зовать охотничьи гильзы 12-го калибра. Конструкцию контурных катушек с подстроеч-ными конденсаторами легко уяснить из рис. 2. Эти катушки имеют однослойную на­мотку с принудительным шагом. Катушки связи (Li — L5; Lll — L15) наматывают ви­ток к витку проводом ПЭШО 0,15. Расстояние между катушками L1 — LS и соот­ветствующими контурными катушками L6 — НО, а также катушками Lll — L15 и L16 — L20 равно 4 мм. Количество витков катушек, диаметр провода и другие данные приведены в таблице.

Диапа­зон, м

Катушки

контуpные

Число вит­ков

Отвод

Провод

Длина намотки, мм

Катушки связи

Число вит­ков

Катушки связи

Число вит­ков

10

L6, L16

4

2 (L16)

ПЭЛ 1,0

8

L1

.3

111

4

14

L7, L17

6

3 (L17)

ПЭЛ 1,0

12

L2

4

L12

5

20

L8, L18

9

3 (L18)

ПЭЛ 0,51

8

L3

5

из

8

40

L9, L19

20

5 (L19)

ПЭЛ 0,31

10

L4

7

L14

12

80

L10, L20

36

6 (L20)

ПЭЛ 0,2

Вплот­ную

L5

10

1.15

20

Блок конденсаторов переменной емкости С7С16 самодельный. Он изготовлен из двух подстроечных пластинчатых конденсаторов с воздушным диэлектриком. В при­емнике можно с успехом применить и заводской блок конденсаторов переменной ем­кости с УКВ секцией (от радиол «Байкал», «Баку-58», «Волга» и других), однако га­бариты конструкции при этом увеличатся.

В приемнике использованы подстроечные конденсаторы КПК-1, постоянные кон­денсаторы КТК, МБМ, КСО, резисторы МЛТ и другие детали широкого применения. Переключатель В1 — галетного тина, трехплатный, на пять положений, с двумя кон­тактными группами на каждой плате. Переключатели В2, ВЗ — типа ТП1-2.


Выход­ ной трансформатор Tp1 выполнен на сердечнике Ш16, набор 24 мм, площадь окн, 3,84 см2. Обмотка I содержит 2500 витков провода ПЭЛ 0,15; обмотка II — 1250 вит­ков провода ПЭЛ 0,1. Если предполагается вести громкоговорящий прием на дина­мическую головку прямого излучения, то на выходной трансформатор наматывай дополнительную обмотку, содержащую 56 витков провода ПЭЛ 0,8.

Приемник монтируется на П-образном шасси размером 250X150x65 мм из дю­ралюминия толщиной 1,5 мм. К передней стенке шасси прикреплена вертикальная па­нель, имеющая длину 255 мм и высоту 160 мм. На горизонтальной части шасси (рис. За) размещены катушки связи и контуры Lll, L16C10; L12, L17C11; L13, L.J8C12; L14, L19C13; L15, L20C14 и трансформатор Tpl. На вертикальной панели (над шасси) крепятся блок конденсаторов C7CJ6., гнездо Гн1, переключатели В2, ВЗ и патрон индикаторной лампы Л4 (рис. 4). Колодка питания и гнездо Гн2 крепятся на задней стенке шасси. Все остальные детали, а также катушки связи и контуры U, L6C2; L2: L7C3; L3, L8C4; L4. L9C5 и L5, L10C6 располагаются в подвале шасси (рис. 36). При этом последние вместе с входной платой переключателя (В1а) отде­лены от остальной части монтажа П-образным экраном Э из листовой латуни.

Налаживание приемника следует начинать с проверки усилителя низкой частоты при разомкнутом выключателе В2. Если УНЧ (ЛЗ) -работает нормально, то прикос­новение отрезка провода к выводу управляющей сетки лампы ЛЗ должно вызывать в телефонах фон переменного тока. Подобным же способом проверяется работоспо­собность низкочастотной части детекторно-регенеративного каскада (Л2) при среднем положении движка переменного резистора R9.

Убедившись, что УНЧ и детекторно-регенеративный каскады смонтированы пра-еильно, приступают к налаживанию положительной обратной связи. Установив пере­ключатель диапазона в положение, соответствующее 10-метровому диапазону, пере­менным резистором R9 увеличивают напряжение на экранирующей сетке лампы Л2 и добиваются возникновения генерации, что можно обнаружить по появлению в те­лефонах характерного шипящего звука.


Если генерация не возникает, следует более тщательно подобрать место отвода в катушке L16, увеличив число витков обратной связи. Если же генерация наступает слишком бурно, число витков обратной связи следует уменьшить путем перепайки места отвода ближе к концу катушки L16, со­единенному с общим проводом (шасси). Хорошо налаженный детекторно-регенератив-ный каскад должен обеспечить «мягкое» возникновение генерации, без щелчков. Колебания должны срываться при том же положении движка переменного резистора R9, при котором они возникают. Налаживание обратной связи производится на каждом из диапазонов.

Затем проверяют, нормально ли работает усилитель высокой частоты. Для этогэ к приемнику подключают антенну и заземление. Если усилитель исправен, то при под­ключении антенны слышен резкий щелчок, а при вращении ручки настройки приемни­ка должна прослушиваться работа радиостанций.

Заключительным этапом налаживания приемника являются подстройка колебатель­ных контуров и установка границ диапазонов по общепринятой методике с помощью сигнал-генератора.
