37. ИК-приемник (USB) (IgorPlug-USB (AVR))

В настоящее время интерфейс USB является довольно популярным, особенно среди конечного пользователя, так как позволяет без отключения питания подключать к компьютеру различные устройства. Недостаток - более сложный, по сравнению с COM, и требует более сложного программного обеспечения.
ИК-приемник (USB) предназначен для управления компьютером с помощью обычного пульта ДУ и является продолжением варианта ИК-преимника для COM-порта. Данная схема реализована на достаточно распространенном микроконтроллере AT90S2313 (рис.1).
Автором данной разработки является Igor Cesko (SLOVAKIA) (e-mail: cesko@internet.sk, homepage: http://www.cesko.host.sk

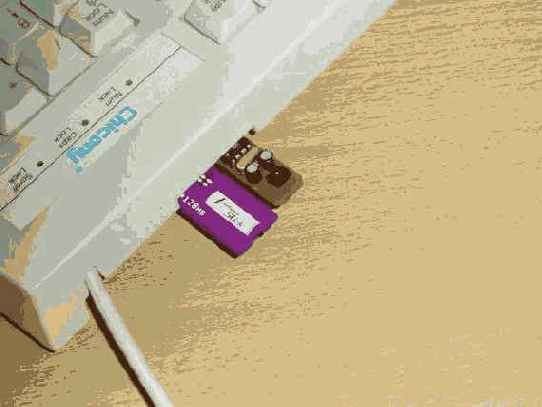

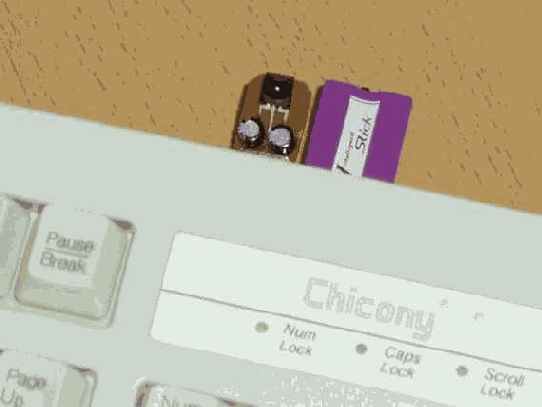

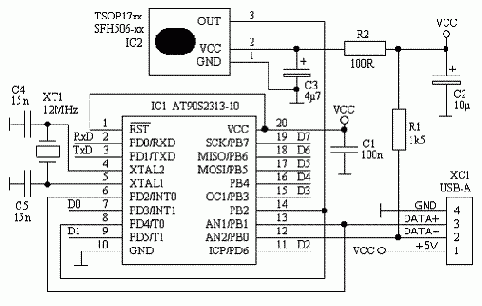

Рис.1 Внешний вид и принципиальная схема ИК-приемника.

Файлы:

IgorPlug.zip - прошивка AT90S23X3-10, драйвера, DLL библиотека (демо версия).

! Для получения документации и полной версии, можно обратится к автору: e-mail: cesko@internet.sk (Slovakia) или e-mail: msevm@mail.ru (Россия)

usb2313.pcb - топология печатной платы (PCAD).

igordoc.zip - исходный текст для AT90S23X3 + интерфейс к DLL библиотеке IgorUSB.dll (пожалуйста не злоупотребляйте). DLL описания функции для Delphi, C++ Builder/Visual C++, Visual Basic.

Программное обеспечение:

irUSB v.1.1 (C) 2005 Calc

Оригинал статьи
37b. ИК-приемник (USB) на AT90S2323

См.также:

Микроконтроллер. ...и что с ним делать

Обсудить на форуме

и полной версии, можно обратится

37b. ИК-приемник (USB) (IgorPlug-USB (AVR)) на AT90S2323

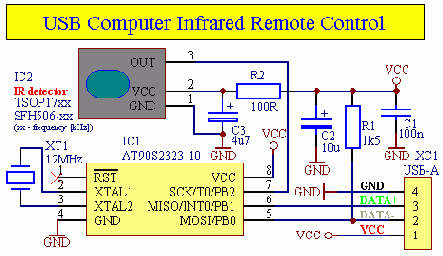

Рис.1 Внешний вид и принципиальная схема ИК-приемника.

Файлы:

usb2323.pcb - топология печатной платы в формате PCAD.

ir-usb.lay - топология печатной платы.

irUSB v.1.1 (C) 2005 Calc

Оригинал статьи

Автором данной разработки является Igor Cesko (SLOVAKIA)
(e-mail: cesko@internet.sk, homepage: http://www.cesko.host. sk)

См.также:

Микроконтроллер. ...и что с ним делать

Обсудить на форуме
Фото и топология платы: Исламгазин Ирек,
г. Уфа, freesim(a)mail.ru
