Изучение влияния числа пользователей

Для изучения влияния числа пользователей на изменение производительности СУБД рассмотрим результаты тестирования на сервере PROSERVER, обладающим наиболее мощными техническими характеристиками.

Таблица 12

Анализ производительности СУБД и количество пользователей.

Тест		U=1		U=2		U=3
	D		P av		P max		D		P av		P max		D		P av		P max
Запрос №1
MySQL 4.0.20		6290,2 ( ± 88,1)		8,4		22,8		6217,0 ( ± 83,9)		9,4		23,1		6831,3 ( ± 64,7)		9,8		23,5
MS SQL Server 7.0 SP4		19,8 ( ± 2,9)		20,9		32 ,8		17,8 ( ± 1,9)		3,4		16,4		18,2 ( ± 2,0)		5,2		29,2
MS SQL Server 2000		16,2 ( ± 0,9)		6,4		15,3		16,2 ( ± 0,9)		5,6		24,3		19,4 ( ± 2,8)		13,3		27,7
Запрос №2
MySQL 4.0.20		196,4 ( ± 6,9)		8,4		22,8		176,0 ( ± 7,9)		9,4		23,1		164,7 ( ± 4,9)		9,8		23,5
MS SQL Server 7.0 SP4		17,0 ( ± 2,9)		20,9		32,8		9,9 ( ± 2,6)		3,4		16,4		24,5 ( ± 9,1)		5,2		29,2
MS SQL Server 2000		18,8 ( ± 3,3)		6,4		15,3		26,0 ( ± 3,6)		5,6		24,3		25,5 ( ± 2,8)		13,3		27,7
Запрос №3
MySQL 4.0.20		116,2 ( ± 4,9)		8,4		22,8		93,3 ( ± 4,9)		9,4		23,1		85,8 ( ± 2,8)		9,8		23,5
MS SQL Server 7.0 SP4		5,3 ( ± 2,7)		20,9		32,8		2,0 ( ± 1,9)		3,4		16,4		6,3 ( ± 3,0)		5,2		29,2
MS SQL Server 2000		4,7 ( ± 2,6)		6,4		15,3		5,2 ( ± 2,6)		5,6		24,3		7,3 ( ± 2,8)		13,3		27,7

Как видно из таблицы, достоверного снижения или увеличения производительности работы СУБД в зависимости от числа пользователей не отмечено. Вероятно, это объясняется искусственной природой запросов, а также высокой плотностью однотипного потока запросов к СУБД при многопользовательском режиме работы программы тестирования. Скорее всего, указанные особенности тестирования приводили к сильному влиянию кеширования результатов выполнения последних запросов, поэтому в ряде тестов отмечено даже снижение среднего времени выполнения запроса при увеличении числа пользователей. В условиях реальной работы пользователей с МИС вероятность появления одинакового запроса сразу от нескольких пользователей снижается практически до нуля. В связи с этим следует ожидать снижение эффекта влияние кеширования запросов совместно с увеличением числа пользователей. Достоверно (p=0,04 с U=1 до U=2, p=0,009 с U=2 до U=3) отмечено увеличение показателя средней загрузки процессора при увеличении числа пользователей. Менее достоверно (p=0,27) увеличивается показатель максимальной загрузки процессора при увеличении пользователей от 1 до 2. Однако уже при увеличении числа пользователей от 2 до 3 практически абсолютно достоверно (р=0,009) этот показатель увеличился.

В целом в ходе анализа результатов тестов следует отметить более экономный расход процессорных ресурсов СУБД MySQL по сравнению с СУБД MS SQL Server .

Литература:

Гусев А. В., Дуданов И. П., Романов Ф. А., Дмитриев А. Г. Особенности в проектировании и практической разработке медицинской информационной системы и информационные технологии, - 2004. - №5. - С.49-56 //Врач

Гусев А.В. Моделирование и оценка эффективности функционирования медицинской информационной системы //Автореф., дис. к-та тех. наук: 05.13.18/ Петрозавод. гос. ун-т – Петрозаводск.: Изд-во ПетрГУ

Microsoft SQL Server против MySQL в медицинских информационных системах

, к.т.н, ст. инженер-программист ОАО "Кондопога"

, инженер-программист ОАО "Кондопога"

Проектирование и разработка комплексной медицинской информационной системы (КМИС) – сложный, трудоемкий и дорогостоящий процесс. Известно, что в настоящее время в России себестоимость создания КМИС зачастую выше, чем реальная цена, по которой ее можно распространять. Поэтому поиск решений, снижающих сложность и трудоемкость процесса проектирования и практической разработки КМИС, является в настоящее время одной их приоритетных задач разработчиков, занятых в такой специфичной области, как медицина. Существует множество различных подходов для решения этой задачи, но пока говорить о безусловной приоритетности какого-то одного из них еще рано, т.к. комплексные информационные решения в медицинских учреждениях все еще являются скорее исключением, чем правилом. Остановимся на отдельном аспекте в проектировании КМИС, который, по нашему мнению, является основополагающим – это выбор системы управления базами данных (СУБД). Отметим, что, по нашим данным, с использованием СУБД на архитектуре «Клиент-Сервер» построено 71% всех известных нам медицинских информационных системы, эта доля продолжает увеличиваться.

На сегодня можно выделить 3 основных подхода в вопросе выбора СУБД:

1. КМИС разрабатывается на базе реляционной СУБД. Этот подход используется в подавляющем большинстве решений («Амулет», «Медкор-2000», « Medwork », «Дока+» и др.)

2. КМИС разрабатывается на базе пост-реляционной СУБД или объектно-ориентированной СУБД. Этот подход чаще всего используется при выборе СУБД Cache или Lotus Notes / Domino в качестве основы системы («Гиппократ», «MedTrak», «LabTrak»)

3. Объектно-реляционный подход. По нашему мнению [], это наиболее перспективное решение, учитывающее специфику предметной области и, вместе с тем, интегрирующее в себе все преимущества первых двух решений («Интерин», «ИС Кондопога»).

Выбор конкретной СУБД представляет собой сложную многопараметрическую задачу и является одним из важнейших этапов в разработке медицинской информационной системы. Выбранный программный продукт должен удовлетворять как текущим, так и будущим потребностям лечебно-профилактического учреждения (ЛПУ), при этом следует учитывать финансовые затраты на приобретение необходимого оборудования, самой системы, разработку необходимого программного обеспечения на ее основе, а также обучение персонала. [].

Очевидно, наиболее простой подход при выборе СУБД основан на оценке того, в какой мере существующие системы удовлетворяют основным требованиям создаваемого проекта информационной системы. Более сложным и дорогостоящим вариантом является создание испытательного проекта на основе нескольких СУБД и последующий выбор наиболее подходящего из кандидатов. Но, и в этом случае необходимо ограничивать круг возможных систем, опираясь на некие критерии отбора.

При разработке отечественных КМИС в основном применяются следующие СУБД: Oracle, IBM DB 2 и Informix, Borland Interbase Server, MS SQL Server, Cache, Lotus Notes / Domino, MySQL и некоторые другие. Преимущественно используется СУБД Microsoft SQL Server, чья доля составляет 62% (Рис. 1).

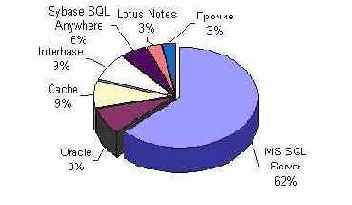

Рис. 1 . Соотношение СУБД на архитектуре «Клиент-сервер» в отечественных медицинских информационных системах

IBM и Oracle заслуженно считаются лидерами в области систем управления БД. Специалисты IBM первыми ввели понятие реляционных БД и разработали SQL. К достижениям Oracle (вне рынка мэйнфреймов) можно отнести выпуск первой коммерческой СУБД, поддерживающей SQL (1979), первой клиент-серверной версии (1987), первой 32-разрядной (1983) и 64-разрядной (1995) версий, а также первой коммерческой СУБД, перенесенной на Linux (1999) []. Вместе с тем, в медицинской предметной области все чаще предпочтение отдается Microsoft SQL Server, возможно в силу хорошей маркетинговой политике Microsoft и более простой процедуре установки и меньшей стоимости владения.

Практически все из перечисленных коммерческих СУБД являются достаточно дорогими программными продуктами. Их использование в процессе проектирования и разработки само по себе имеет значительную долю в себестоимости КМИС. Кроме того, наметившаяся в последнее время тенденция к повышению престижности и потребности в лицензионном программном обеспечении повышает общую стоимость внедрения КМИС. Это обусловлено тем, что еще пару лет назад главный врач ЛПУ, решившийся на внедрение КМИС у себя в клинике и обладающий определенной (при этом весьма ограниченной) суммой, решал главным образом два вопроса: какую КМИС выбрать и сколько необходимо компьютерной техники. Сейчас все чаще мы видим ситуацию, когда к этим двум вопросам добавляется третий: сколько необходимо лицензионного программного обеспечения?

Все вышесказанное является естественным стимулом для поиска более доступных по цене СУБД и обладающих, вместе с тем, достаточным запасом функциональности и производительности. И такое решение имеется – это использование в качестве платформы разработки КМИС продуктов Open Source, главным образом – СУБД MySQL (или ряда других, менее известных, но не менее доступных решений).

В связи с этим мы поставили себе целью на практике изучить двух наиболее ярких представителей СУБД и выяснить, какие преимущества и недостатки имеют коммерческие и свободно-распространяемые СУБД в медицинской предметной области. При этом в качестве образца коммерческой СУБД мы выбрали программное обеспечение Microsoft SQL Server версий 7.0 и 2000, а в качестве свободно-распространяемой СУБД мы выбрали MySQL версии 4.0.21.

Данное исследование выполнялось нами в течение 2004 г. на базе разработанной на основе объектно-реляционного подхода комплексной медицинской информационной системы "Кондопога". Основу системы составляет документно-ориентированное ядро, созданное на СУБД Lotus Domino . При этом небольшую часть системы, предназначенную для функционирования некоторых задач статистики и бухгалтерии, составляет реляционная база данных. Используется специально разработанная технология "вариабельного ядра" (http://iskondopoga.narod.ru/ sience/ files/ 2004/ auto_gus.pdf), в задачи которой входит автоматическое связывание и масштабирование интегрированной объектно-реляционной БД []. В качестве СУБД мы апробировали вначале MySQL, а затем Microsoft SQL Server. При этом для нас очень важным был обоснованный выбор какой-то конкретной СУБД, с необходимым обоснованием и анализом результатов практической эксплуатации обоих СУБД и оценкой результатов этих эксплуатаций. Для этого мы выполнили ряд специальных тестов, изучали удобство в развертывании, администрировании и эксплуатации, оценивали устойчивость и другие параметры.

В качестве сценария для оценки этих СУБД мы использовали статью А. Аносова «» []. В ней предлагается анализировать СУБД по ряду признаков, объединенных в общие разделы. На основе анализа этих признаков предлагается решать вопрос о приоритетности каждой конкретной СУБД для выбранной предметной области. Даже если просто отмечать, насколько хороши или плохи выделенные параметры в случае каждой конкретной СУБД, то сравнение уже двух различных систем является трудоемкой задачей. Тем не менее, четкий и глубокий сравнительный анализ на основании вышеперечисленных критериев в любом случае поможет рационально выбрать подходящую систему для конкретного проекта, и затраченные усилия не будут напрасными. Перечень критериев поможет осознать масштабность задачи и выполнить ее адекватную постановку

Рассмотрим результаты исследования. Для этого процитируем важнейшие из предложенных А.Аносовым показателей и прокомментируем их особенности для КМИС.

1. Триггеры и хранимые процедуры. Триггер – программа базы данных, вызываемая всякий раз при вставке, изменении или удалении строки таблицы. Триггеры обеспечивают проверку любых изменений на корректность, прежде чем эти изменения будут приняты. Хранимая процедура – программа, которая хранится на сервере и может вызываться клиентом. Поскольку хранимые процедуры выполняются непосредственно на сервере базы данных, обеспечивается более высокое быстродействие, нежели при выполнении тех же операций средствами клиента БД. В различных программных продуктах для реализации триггеров и хранимых процедур используются различные инструменты.

MySQL версии 4.0.21, в отличии от Microsoft SQL Server, не поддерживает ни триггеры, ни хранимые процедуры, что значительно усложняет ее использование, т.к. в приложениях системы большую часть необходимых проверок введенных данных и всевозможных блокировок, а также обеспечение целостности базы данных приходится выполнять на уровне клиентского приложения, что очень усложняет процесс создания и эксплуатации КМИС.

2. Особенности разработки приложений. Многие производители СУБД выпускают средства разработки приложений для своих систем. Как правило, эти средства позволяют наилучшим образом реализовать все возможности сервера, поэтому при анализе СУБД стоит рассмотреть также возможности средств разработки приложений.

Таблица 1

Особенности разработки приложений

Показатель	MS SQL Server	MySQL
Визуальные средства проектирования	+	+
Многоязыковая поддержка	+	+
Возможности разработки web -приложений	+	+
Поддержка JAVA	+
Встроенный язык программирования	+
Data Mining	+

В этом разделе MySQL версии 4.0.21, по сравнению с Microsoft SQL Server, также значительно проигрывает. Такие возможности Microsoft SQL Server, как схема БД, более качественная многоязыковая поддержка, развитые средства визуального проектирования значительно облегчают процесс моделирования БД и создание приложений для нее. Это, в свою очередь, ведет к повышению качества КМИС и снижению себестоимости ее производства.

3. Перечень операционных систем, под управлением которых способна работать СУБД. В этом разделе, безусловно, лидирует MySQL, которая способна работать на большинстве из имеющихся на настоящее время операционных систем. Некоторые из них имеют значительно более низкую стоимость, чем продукты фирмы Microsoft, что, конечно, ведет к снижению затрат при внедрении КМИС.

Таблица 2

Поддерживаемые операционные системы.

Показатель	ОС
MS SQL Server	Windows NT,2000 (Intel и Alpha)
MySQL	Linux (x86, libc6,S/390,IA64, Alpha, Sparc), Windows 95/98/NT/2000/XP, Solaris 2.9 (Sparc, 64-bit, 32-bit), FreeBSD 4.x ELF (x86), Mac OS X v10.2, HP-UX 10.20 (RISC 1.0), HP-UX 11.11 (PA-RISC 1.1 или 2.0), AIX 5.1 (RS6000), QNX 6.2.0 (x86), Novell NetWare 6 (x86), SCO OpenUnix 8.0 (x86), м SGI Irix 6.5, Dec OSF 5.1 (Alpha)

4. Стоимость эксплуатации. Стоимость эксплуатации определяется многими факторами. Основные из них – стоимость лицензий, требования к серверному оборудованию и, как следствие, стоимость необходимого сервера.

Как видно из таблицы ниже, а также по нашему опыту, требования к технической характеристике сервера у MySQL значительно ниже, чем у Microsoft SQL Server. За счет этого стоимость внедрения КМИС может быть в некоторой степени снижена.

Таблица 3

Минимальные требования к серверу.

Показатель	ОС
MS SQL Server	Pentium II 350 MHz , ОЗУ – 128 Мбайт, HDD - 250 Мбайт
MySQL	Pentium 100 MHz , ОЗУ - 64 Мбайт (минимум), 100 Мбайт свободного места на диске

Для изучения стоимости лицензий приведем ориентировочные цены на указанные СУБД с целью их установки на сервер с 2 процессорами и 25-30 клиентских подключений (типичная для многих ЛПУ минимальная конфигурация сети, использующаяся на начальном этапе внедрения КМИС). Как видно из приведенных данных, стоимость начальных затрат на лицензии Microsoft SQL Server в 35,6 раза выше, чем у MySQL. Фактически, стоимость MySQL не зависит от количества подключаемых рабочих мест, поэтому с ростом количества необходимых лицензий это преимущество увеличивается пропорционально количеству рабочих мест в ЛПУ.

Таблица 4

Примерная стоимость СУБД для 30 подключений

Название СУБД	Цена, $	Кол-во	Стоимость, $
SQL Server 2000 Enterprise Edition English OpenLicensePack B *	6643,97	1	6643,97
SQL Server 2000 ClientAccessLicense English OpenLicensePack B*	151,94	30	4558,2
Всего на использование SQL Server 2000			11202,17
MySQL Pro 10..49 licenses**	315	1	315

* - по данным softline на апрель 2003 г .

** - по данным сайта http :// www . mysql . com на апрель 2003 г .

5. Производительность. Рассмотрим подробнее результаты исследования производительности различных СУБД, т.к. этот показатель является одним из основных факторов, влияющих на качество работы КМИС. При этом изучались 2 версии Microsoft SQL Server: версия 7.0 с установленным пакетом исправлений и дополнений Service Pack 4, а также версия 2000. После установки каждой СУБД на ней встроенными средствами администрирования создавалась база данных R _ TEST _ DB, в которую помещалась одна таблица с именем LVN, содержащая 65 столбцов и 20 098 строк записей. Объем таблицы 74,06 Мбайт (в формате MyISAM). В этой таблице находилась реальная информация о выданных больничных листах в одном из медицинских учреждений Карелии в период с 2-го полугодия 2002 по первое полугодие 2004 г. (24 месяца). Таблица помещалась в указанную БД во всех тестах при помощи средства DataPump, входящего в состав пакета программ Borland Delphi 6 Professional. В исследовании участвовали 3 сервера, технические характеристики которых представлены в таблице ниже.

Таблица 5

Технические характеристики серверов, участвовавших в тестировании:

№	NetBios -имя сервера	Техническая характеристика
1	POLIKSERVER	Asus P4800Delux / P4 3,06 GHz / RAM 2 x 512 Mb DDR400 / HDD 120 Gb 7200 prn
2	SRV2	2 x 500 MHz Pentium III Xeon / RAM 1 Gb / RAID 5 24 Gb SCSI-160
3	PROSERVER	2 x 3,06 GHz Pentium 4 Xeon HT / RAM 2 Gb / RAID 5 102 Gb SCSI-320

В ходе исследования использовались 3 рабочие станции, имеющие следующие характеристики:

Таблица 6

Технические характеристики рабочих станций,

участвовавших в тестировании:

№	NetBios -имя ПК	Техническая характеристика
1	Admin	Asus P4533 / P4 1,5 MHz / RAM 512 Mb DDR333 / HDD 40 Gb 7200 prn
2	Admin2	Asus P4800Delux / P4 3,06 GHz / RAM 2 x 512 Mb DDR400 / HDD 120 Gb 7200 prn
3	Admin7	Asus P4533 / P4 1,5 MHz / RAM 512 Mb DDR333 / HDD 40 Gb 7200 prn

На всех них были установлены одинаковые версии ODBC -драйвера MySQL ver . 3.51.7, а также Borland BDE из пакета программ Borland Delphi 6 Professional. Также на все ПК была установлена одинаковая версия программы ReDataBaseTester , разработанная авторами для проведения этого исследования. В ходе исследования указанная программа по команде пользователя последовательно в течение 1 сессии выполняла все указанные в справочнике SQL -запросы. После непродолжительного промежутка времени (10-500 мсек.), выбираемого программой случайным образом, сессия повторялась. Количество повторов равняется 30. При этом для каждого теста вначале использовалась 1 рабочая станция, затем 2, затем 3. Результаты каждого теста программа записывала в журнал работы, который затем был обработан – вычислены среднее значение, среднеквадратическое отклонение и дисперсия. При этом на испытуемом сервере было запущено программное обеспечение System Monitor, в котором включен 1 счетчик – % загруженности процессора. Перед началом каждого теста работа счетчика начиналась сначала. После окончания теста фиксировались 2 показателя – средний и максимальный проценты использования процессора, которые затем вручную вносились в журнал работы программы тестирования.

В данном исследовании было выбрано 3 наиболее показательных вида SQL -запроса, тексты которых представлены в таблице ниже.

Таблица 7

SQL -запросы, выполнявшиеся в ходе тестирования

№	Название запроса	SQL запрос
1	Простой Select	S ELECT * FROM lvn
2	Вывод отчета по строкам статистики	SELECT UNWORKSTATLINE1, COUNT(UNWORKSTATLINE1), SUM(CNUMKOIKOD) FROM lvn GROUP BY UNWORKSTATLINE1
3	Среднее количество суток по группам возрастов	SELECT CNUMVOZRAST, AVG(VOZRAST) FROM lvn GROUP BY CNUMVOZRAST

<

В таблицах с результатами исследований используются следующие переменные:

U – количество пользователей;

P av – средняя загрузка процессора(ов);

P max – максимальная загрузка процессора(ов);

D – длительность выполнения запроса, мсек.

В таблицах ниже представлены результаты выполнения запросов №1, 2 и 3. В приложении приведена исходная таблица с результатами выполнения тестов.

Таблица 8

Результаты выполнения запроса №1

Тест	U=1	U=2	U=3
	D	P av	P max	D	P av	P max	D	P av	P max
POLIKSERVER + MySQL 4.020	5450,8 ( ± 66,5)	14,3	46,88	5608,2 ( ± 71,8)	28,8	64,3	6011,4 ( ± 68,0)	41,3	62,2
POLIKSERVER + MS SQL Server 7.0 SP4	15,7 ( ± 0,2)	30 ,1	92	14,1 ( ± 1,7)	73,5	100	13,6 ( ± 1,9)	97	100
POLIKSERVER + MS SQL Server 2000	16,2 ( ± 1,0)	7,5	32,8	17,7 ( ± 2,4)	21,2	43,7	19,3 ( ± 2,7)	18,9	67,1
SRV2 + MySQL 4.0.20	6304,3 ( ± 38,3)	28	51	6273,4 ( ± 23,2)	63	98	6222,9 ( ± 50,9)	86	100
SRV2 + MS SQL Server 7.0 SP4	19,2 ( ± 2,7)	10,3	30,4	18,2 ( ± 2,1)	19,2	55,5	32,4 ( ± 5,8)	14	77,3
SRV2 + MS SQL Server 2000	19,4 ( ± 2,3)	22,9	42,9	19,8 ( ± 2,8)	41 ,4	84,3	28,7 ( ± 14,1)	26,8	74,9
PROSERVER + MySQL 4.0.20	6290,2 ( ± 88,1)	8,4	22,8	6217,0 ( ± 83,9)	9,4	23,1	6831,3 ( ± 64,7)	9,8	23,5
PROSERVER + MS SQL Server 7.0 SP4	19,8 ( ± 2,9)	20,9	32,8	17,8 ( ± 1,9)	3,4	16,4	18,2 ( ± 2,0)	5,2	29,2
PROSERVER + MS SQL Server 2000	16,2 ( ± 0,9)	6,4	15,3	16,2 ( ± 0,9)	5,6	24,3	19,4 ( ± 2,8)	13,3	27,7

Таблица 9

Результаты выполнения запроса №2

Тест	U=1	U=2	U=3
	D	P av	P max	D	P av	P max	D	P av	P max
POLIKSERVER + MySQL 4.020	163,0 ( ± 3,2)	14,3	46,88	155,3 ( ± 4,0)	28,8	64,3	153,7 ( ± 14,5)	41,3	62,2
POLIKSERVER + MS SQL Server 7.0 SP4	153 ,3 ( ± 10,9)	30,1	92	233,9 ( ± 21,7)	73,5	100	340,8 ( ± 20,3)	97	100
POLIKSERVER + MS SQL Server 2000	17,1 ( ± 1,6)	7,5	32,8	27,0 ( ± 13,9)	21,2	43,7	18,2 ( ± 2,1)	18,9	67,1
SRV2 + MySQL 4.0.20	928,8 ( ± 5,4)	28	51	961,8 ( ± 11,0)	63	98	1276,1 ( ± 75,9)	86	100
SRV2 + MS SQL Server 7.0 SP4	26,1 ( ± 7,1)	10,3	30,4	31,8 ( ± 1,0)	19,2	55,5	33,8 ( ± 3,6)	14	77,3
SRV2 + MS SQL Server 2000	93,4 ( ± 6,7)	22,9	42,9	92,4 ( ± 2,2)	41,4	84,3	97,9 ( ± 8,0)	26,8	74 ,9
PROSERVER + MySQL 4.0.20	196,4 ( ± 6,9)	8,4	22,8	176,0 ( ± 7,9)	9,4	23,1	164,7 ( ± 4,9)	9,8	23,5
PROSERVER + MS SQL Server 7.0 SP4	17,0 ( ± 2,9)	20,9	32,8	9,9 ( ± 2,6)	3,4	16,4	24,5 ( ± 9,1)	5,2	29,2
PROSERVER + MS SQL Server 2000	18,8 ( ± 3,3)	6,4	15,3	26,0 ( ± 3,6)	5,6	24,3	25,5 ( ± 2,8)	13,3	27,7

<

Таблица 10

Результаты выполнения запроса №3

Тест	U=1	U=2	U=3
	D	P av	P max	D	P av	P max	D	P av	P max
POLIKSERVER + MySQL 4.020	89,0 ( ± 2,9)	14,3	46,88	85,3 ( ± 9,4)	28,8	64,3	68,3 ( ± 2,7)	41,3	62,2
POLIKSERVER + MS SQL Server 7.0 SP4	58,9 ( ± 3,4)	30,1	92	85,5 ( ± 7,6)	73,5	100	172,3 ( ± 19,9)	97	100
POLIKSERVER + MS SQL Server 2000	3,2 ( ± 2,3)	7,5	32,8	5,7 ( ± 2,7)	21,2	43,7	9,9 ( ± 2,7)	18,9	67,1
SRV2 + MySQL 4.0.20	630,9 ( ± 5,8)	28	51	640,6 ( ± 24,2)	63	98	933,9 ( ± 78,4)	86	100
SRV2 + MS SQL Server 7.0 SP4	8,2 ( ± 3,1)	10,3	30,4	10,3 ( ± 2,6)	19,2	55,5	11,0 ( ± 4,4)	14	77,3
SRV2 + MS SQL Server 2000	17,7 ( ± 1,9)	22,9	42,9	16,1 ( ± 1,0)	41,4	84,3	22,3 ( ± 6,4)	26,8	74,9
PROSERVER + MySQL 4.0.20	116,2 ( ± 4,9)	8,4	22,8	93,3 ( ± 4,9)	9,4	23,1	85,8 ( ± 2,8)	9,8	23,5
PROSERVER + MS SQL Server 7.0 SP4	5,3 ( ± 2,7)	20,9	32,8	2,0 ( ± 1,9)	3,4	16,4	6,3 ( ± 3,0)	5,2	29,2
PROSERVER + MS SQL Server 2000	4,7 ( ± 2,6)	6,4	15,3	5,2 ( ± 2,6)	5,6	24,3	7,3 ( ± 2,8)	13,3	27,7

Как уже было сказано, специфика используемой медицинской информационной системы состоит в применении объектно-реляционного подхода. При этом реляционной составляющей отведена второстепенная роль. Реляционная СУБД обслуживает лишь некоторые задачи, такие как бухгалтерия, статистика, автоматизация некоторых служб (профосмотр, питание и т.д.). В ходе изучения практического опыта использования этого подхода выявлено, что реляционная СУБД редко обслуживает сразу несколько запросов от пользователей, чаще все в единицу времени выполняются запросы от 1-2 пользователей, крайне редко – 3-4 пользователей. Применение качественного проектирования модели реляционной БД и современных СУБД позволяет выполнять запросы даже на больших таблицах с очень малым временем отклика. Специфика медицинской деятельности приводит к тому, что в системе редко исполняются запросы вида select * from <tablename>, когда необходима обработка всей таблицы и передача по сети больших объемов данных. Чаще всего используются либо запросы за агрегированной информацией, либо запросы к определенной выборке. Все вышесказанное определило основной интерес исследования: изучить, насколько быстро исполняются запросы №1, 2 и 3, являющиеся наиболее показательными представителями основных видов запросов в МИС, а также изучить зафиксированные в моменты исполнения запросов показатели загрузки процессоров.

Общее сравнение производительности СУБД

Таблица 11

Анализ производительности СУБД по различным видам запросов (для U=1)

СУБД		POLIKSERVER		SRV2		PROSERVER
	D		P av		P max		D		P av		P max		D		P av		P max
Запрос №1
MySQL 4.020		5450,8 ( ± 66,5)		14,3		46,88		6304,3 ( ± 38,3)		28		51		6290,2 ( ± 88,1)		8,4		22,8
MS SQL Server 7.0 SP4		15,7 ( ± 0,2)		30 ,1		92		19,2 ( ± 2,7)		10,3		30,4		19,8 ( ± 2,9)		20,9		32 ,8
MS SQL Server 2000		16,2 ( ± 1,0)		7,5		32,8		19,4 ( ± 2,3)		22,9		42,9		16,2 ( ± 0,9)		6,4		15,3
Запрос №2
MySQL 4.020		163,0 ( ± 3,2)		14,3		46,88		928,8 ( ± 5,4)		28		51		196,4 ( ± 6,9)		8,4		22,8
MS SQL Server 7.0 SP4		153 ,3 ( ± 10,9)		30,1		92		26,1 ( ± 7,1)		10,3		30,4		17,0 ( ± 2,9)		20,9		32,8
MS SQL Server 2000		17,1 ( ± 1,6)		7,5		32,8		93,4 ( ± 6,7)		22,9		42,9		18,8 ( ± 3,3)		6,4		15,3
Запрос №3
MySQL 4.020		89,0 ( ± 2,9)		14,3		46,88		630,9 ( ± 5,8)		28		51		116,2 ( ± 4,9)		8,4		22,8
MS SQL Server 7.0 SP4		58,9 ( ± 3,4)		30,1		92		8,2 ( ± 3,1)		10,3		30,4		5,3 ( ± 2,7)		20,9		32,8
MS SQL Server 2000		3,2 ( ± 2,3)		7,5		32,8		17,7 ( ± 1,9)		22,9		42,9		4,7 ( ± 2,6)		6,4		15,3

Как видно из таблицы, очень сильное влияние на результаты тестов оказывает используемый сервер. Наиболее сильно расходятся результаты в случае использования 2-х процессорных серверов (SRV 2 и PROSERVER). В случае использования обычной рабочей станции POLIKSERVER в качестве сервера для реляционной СУБД результаты менее отличаются. Так, выполнение запроса №3 осуществляется MySQL на 51,1% медленнее, чем MS SQL Server 7.0 на сервере POLIKSERVER. Применение сервера SRV 2 демонстрирует снижение производительности MySQL в 76,9 раза. Исходя из этого, можно сделать вывод о том, что СУБД MS SQL Server более эффективно использует серверную платформу, причем независимо от версии. В наиболее благоприятных технических условиях СУБД MySQL выполняет запрос №1 в 347,2 раза медленнее, чем СУБД MS SQL Server 7.0. Запрос №2 выполняется MySQL лишь на 6,3% медленнее. Запрос №3 выполняется на 51,1% медленнее. В случае использования последних версий серверов ( PROSERVER ) MySQL выполняет запрос №1 в 317,7 раза медленнее, чем СУБД MS SQL Server 7.0. Запрос №2 выполняется MySQL в 11,6 раза медленнее. Запрос №3 выполняется в 21,9 раза медленнее. Таким образом, необходимо сделать вывод о том, что практически по всем видам запросов СУБД MS SQL Server выполняет их значительно быстрее, причем эта разница возрастает в случае применения настоящих серверных платформ, особенно – последних версий.

Исходные результаты выполнения тестов СУБД

Исходные данные тестирования СУБД
Таблица 13
Исходные результаты выполнения тестов СУБД и серверов

Код	Код теста	Код SQL -запроса	U	P max	P av	D	Ст.откл.	Дисперс.
1	1	1	1	46,88	14,3	5450,8	185,70952	66,4553
1	1	2	1	46,88	14,3	163,03333	8,86748	3,17319
1	1	3	1	46,88	14,3	89,03333	8,14241	2,91373
2	1	1	2	64,28	28,8	5608,23333	200,64125	71,79855
2	1	2	2	64,28	28,8	155,3	11,35826	4,0645
2	1	3	2	64,28	28,8	85,3	26,547	9,49972
3	1	1	3	62,2	41,3	6011,43333	190,11815	68,03291
3	1	2	3	62,2	41,3	153,66667	40,49307	14,49026
3	1	3	3	62,2	41,3	68,33333	7,57775	2,71166
4	2	1	1	92	30,1	15,67742	0,46746	0,16456
4	2	2	1	92	30,1	153,53333	30,39488	10,87667
4	2	3	1	92	30,1	58,96667	9,63495	3,44782
5	2	1	2	100	73,5	14,13333	4,73099	1,69296
5	2	2	2	100	73,5	233,86667	60,74742	21,73818
5	2	3	2	100	73,5	85,46667	21,17189	7,57626
6	2	1	3	100	97	13,63333	5,36335	1,91925
6	2	2	3	100	97	340,8	56,78814	20,32138
6	2	3	3	100	97	172,33333	55,49134	19,85732
7	3	1	1	51	28	6304,33333	107,14798	38,34241
7	3	2	1	51	28	928,76667	15,14966	5,42124
7	3	3	1	51	28	630,96667	16,11931	5,76822
8	3	1	2	98	63	6273,36667	64,86164	23,21044
8	3	2	2	98	63	961,8	30,92615	11,06678
8	3	3	2	98	63	640,63333	67,54578	24,17095
9	3	1	3	100	86	6622,86667	142,33429	50,93367
9	3	2	3	100	86	1276,13333	212,0303	75,87407
9	3	3	3	100	86	933,96667	219,14736	78,42088
10	4	1	1	22,8	8,4	6290,2	246,26184	88,12367
10	4	2	1	22,8	8,4	196,4	19,33667	6,91954
10	4	3	1	22,8	8,4	116,16667	13,70908	4,90573
11	4	1	2	23,1	9,4	6217,03333	234,53578	83,92755
11	4	2	2	23,1	9,4	176,03333	21,99012	7,86906
11	4	3	2	23,1	9,4	93,3	13,76989	4,92749
12	4	1	3	23,5	9,8	6831,26667	180,6955	64,66105
12	4	2	3	23,5	9,8	164,66667	13,81143	4,94236
12	4	3	3	23,5	9,8	85,83333	7,71182	2,75964
13	5	1	1	32,8	20,9	19,76667	8,07747	2,89049
13	5	2	1	32,8	20,9	17,06667	8,35836	2,991
13	5	3	1	32,8	20,9	5,26667	7,45177	2,66658
14	5	1	2	16,4	3,4	17,76667	5,50565	1,97017
14	5	2	2	16,4	3,4	9,9	7,54255	2,69907
14	5	3	2	16,4	3,4	2,03333	5,18641	1,85593
15	5	1	3	29,2	5,2	18,23333	5,72529	2,04877
15	5	2	3	29,2	5,2	24,5	25,4673	9,11336
15	5	3	3	29,2	5,2	6,26667	8,66	3,09894
16	6	1	1	30,4	10,3	19,23333	7,70577	2,75747
16	6	2	1	30,4	10,3	26,13333	19,90433	7,12267
16	6	3	1	30,4	10,3	8,23333	8,68594	3,10822
17	6	1	2	55,5	19,2	18,23333	5,90866	2,11439
17	6	2	2	55,5	19,2	31,83333	2,85287	1,02089
17	6	3	2	55,5	19,2	10,33333	7,31817	2,61877
18	6	1	3	77,3	14	32,4	16,08436	5,75571
18	6	2	3	77,3	14	33,76667	9,96221	3,56493
18	6	3	3	77,3	14	11	12,29634	4,40019
19	7	1	1	32,8	7,5	16,16667	2,97863	1,06589
19	7	2	1	32,8	7,5	17,13333	4,64567	1,66243
19	7	3	1	32,8	7,5	3,2	6,4	2,29021
20	7	1	2	43,7	21,2	17,73333	6,5774	2,35369
20	7	2	2	43,7	21,2	27,03333	38,80248	13,88529
20	7	3	2	43,7	21,2	5,73333	7,5407	2,69841
21	7	1	3	67,1	18,9	19,26667	7,62423	2,7283
21	7	2	3	67,1	18,9	18,2	5,83324	2,0874
21	7	3	3	67,1	18,9	9,93333	7,56718	2,70788
22	8	1	1	15,3	6,4	16,2	2,78568	0,99684
22	8	2	1	15,3	6,4	18,76667	9,31194	3,33223
22	8	3	1	15,3	6,4	4,7	7,18401	2,57076
23	8	1	2	24,3	5,6	16,2	2,78568	0,99684
23	8	2	2	24,3	5,6	26,03333	10,13076	3,62524
23	8	3	2	24,3	5,6	5,2	7,35935	2,63351
25	8	1	3	27,7	13,3	19,36667	7,7781	2,78336
25	8	2	3	27,7	13,3	25,5	7,79637	2,78989
25	8	3	3	27,7	13,3	7,33333	7,84573	2,80756
26	9	1	1	42,9	22,9	19,4	6,48896	2,32205
26	9	2	1	42,9	22,9	93,36667	18,75897	6,71281
26	9	3	1	42,9	22,9	17,73333	5,32249	1,90463
27	9	1	2	84,3	41,4	19,8	7,99333	2,86038
27	9	2	2	84,3	41,4	92,36667	6,07993	2,17568
27	9	3	2	84,3	41,4	16,1	2,80891	1,00516
28	9	1	3	74,9	26,8	28,73333	39,54823	14,15215
28	9	2	3	74,9	26,8	97,86667	22,45103	8,034
28	9	3	3	74,9	26,8	22,3	17,93349	6,41742

Выводы по выбору СУБД с учетом анализа производительности

По результатам этого исследования, разумеется, нельзя однозначно судить о приоритете СУБД MS SQL Server над MySQL. В ходе эксплуатации различных подсистем в составе нашей медицинской информационной системы, использующих реляционную базу данных на основе СУБД MySQL мы отмечали достаточно высокую производительность на гораздо больших объемах данных. Для ее достижения применялись стандартные методы проектирования реляционной БД, целочисленные поля в качестве ключей для связанных таблиц и т.д. Однако изучение результатов, полученных в данном тестировании, позволяет сделать вывод о значительно более высокой скорости работы СУБД MS SQL Server, как наиболее распространенного представителя коммерческих СУБД. Кроме того, следует отметить выдающиеся возможности администрирования и обслуживания СУБД MS SQL Server. Аналогичные по функциональном назначению средства, имеющиеся для СУБД MySQL, значительно уступают в своих возможностях средствам MS SQL Server. Кроме этого, имеющиеся на сайте MySQL на лето 2004 программы для управления СУБД имели низкую устойчивость в работе, а в ряде случаев – вообще не выполняли тех функций, которые декларировали. Однако не следует забывать, что СУБД MySQL – полностью бесплатный продукт, готовый к использованию на абсолютно законных основаниях (если Вы только не собираетесь распространять решения, основные на этом продукте на коммерческой основе). Анализируя все вышесказанное, можно сделать вывод о том, что в настоящее время решающую роль в медицинской предметной области может играть не какие-то конкретные параметры СУБД, такие как устойчивость или производительность, а совсем другие, относящиеся скорее к сфере субъектных моментов. Основные из них – это доступность технической поддержки, регулярность появления новых версий и выпуска т.н. пакетов исправлений, наличие (в том числе в сети Internet) русскоязычной и подробной документации, профессионализм разработчиков.

В качестве рекомендаций мы сформировали следующее правило: если коллектив разработчиков обладает достаточными финансовыми возможностями и если Ваши потенциальные заказчики также способны приобрести необходимое количество лицензий, следует отдавать безусловное предпочтение коммерческим СУБД, таким как Microsoft SQL Server. Если финансовые возможности как разработчика, так и потребителя информационной системы ограничены, следует выбрать СУБД MySQL, которая обладает достаточным уровнем устойчивости работы и приемлемой за свою стоимость производительностью.

Следует отметить, что по существующей практике решение об использовании той или иной СУБД принимает чаще один человек – обычно, руководитель проекта, а он может опираться отнюдь не на технические критерии. Здесь свою роль могут сыграть такие, с технической точки зрения, незначительные факторы, как рекламная раскрутка компании-производителя СУБД, использование конкретных систем на других предприятиях, стоимость. При этом последний фактор может трактоваться в двух противоположных смыслах в зависимости от финансового состояния и политики ЛПУ. С одной стороны это может быть принцип «если дороже, то значит - лучше». С другой стороны – культивирование почти бесплатного использования продукта, вплоть до «взлома» его лицензионной защиты. Очевидно, последний подход чреват коллизиями и не может привести к успеху в долгосрочной работе.

Концепция сериализуемости

Концепции транзакции и механизма блокировок хорошо документированы в литературе [BHG, PAP, PON, GR]. В следующих нескольких абзацах делается обзор терминологии, используемой в этой области.

Транзакцией называют упорядоченное множество операций, переводящих базу данных из одного согласованного состояния в другое. История моделирует перекрывающееся выполнение множества транзакций в виде линейно упорядоченной последовательности их операций чтения и записи (вставки, модификации, удаления) определенных элементов данных. Говорят, что две операции в истории конфликтуют, если они выполняются различными транзакциями над одним и тем же элементом данных, и хотя бы одна из них выполняет операцию записи этого элемента данных. Согласно [EGLT], это определение можно широко интерпретировать в зависимости от того, что понимать под "элементом данных". Это может быть строка таблицы, область страницы, целая таблица или коммуникационный объект, такой, например, как сообщение в очереди. Конфликтующие операции могут возникать не только на отдельных элементах данных, но и на множествах элементов данных, покрываемых предикатными блокировками.

Отдельная история приводит к образованию графа зависимостей (dependency graph), определяющего временные потоки данных между транзакциями. Операции зафиксированных транзакций представляются вершинами графа. Если в истории операция op1

транзакции T1 конфликтует с операцией op2 транзакции T2 предшествует этой операции, то пара <op1, op2> становится ребром графа зависимостей. Две истории считаются эквивалентными, если они включают одни и те же зафиксированные транзакции и один и тот же граф зависимостей. История называется сериализуемой, если она эквивалентна последовательной истории (serial history), т.е. если она имеет такой же граф зависимостей (межтранзакционный поток временных данных), как если бы все транзакции в ней выполнялись поочередно.

Анализ уровней изолированности ANSI SQL

Сначала сделаем позитивное замечание с том, что блокировочные уровни изолированности соответствуют требованиям ANSI SQL.

Замечание 2. Блокировочные протоколы во определяют блокировочные уровни изолированности, которые, как минимум, сильны настолько же, как и соответствующие основанные на феноменах уровни изолированности в . Доказательство этого утверждения приводится в [OOBBGH].

Поэтому блокировочные уровни изолированности обеспечивают, по крайней мере, не меньшую изоляцию, чем одноименные ANSI-уровни. Могут ли они обеспечивать большую изоляцию? Ответ – да, даже на самом нижнем уровне. Чтобы избежать феномена, который мы называем "грязной записью" (Dirty Write), на Locking READ UNCOMMITTED обеспечивается долговременная блокировка по записи, тогда как в определениях ANSI SQL, основанных на аномалиях, такое аномальное поведение не исключается на всех уровнях, кроме ANSI SERIALIZABLE. "Грязное чтение" определяется следующим образом.

P0 (Грязная Запись): Транзакция T1 модифицирует некоторый элемент данных. После этого другая транзакция T2 тоже модифицирует этот элемент данных перед тем, как T1 выполнит COMMITT или ROLLBACK. Если T1 или T2 после этого выполнит ROLLBACK, то становится непонятным, каким должно быть корректное значение данных. Свободной интерпретацией этого является следующая история:

P0: w1[x]...w2[x]... ((c1 или a1) и (c2 или a2) в любом порядке)

Одной из причин, по которым феномена грязной записи следует избегать, является то, что он может нарушить согласованность базы данных. Предположим, что существует ограничение на значения элементов данных x и y (например x = y). Обе транзакции, и T1, и T2, поддерживают согласованность, если выполняются порознь. Однако ограничение легко может быть нарушено, если транзакции параллельно производят операции записи в x и y в разном порядке. Это может произойти, если не допускаются грязные записи. Например, если возможна история w1[x]...w2[x]...w2[y]...c2...w1[y]...c1

то "выживут" изменения, сделанные T1 в y, и изменения, сделанные T2 в x. Если T1 записывает в оба элемента x и y 1, а T2 – 2, то результатом будет x = 2, y = 1, что нарушает ограничение x=y.

В [GLPT, BHG] и других работах рассматривается необходимость защиты от феномена P0 для возможности автоматического отката транзакций. Без защиты от P0 система не может аннулировать изменения, просто восстановив предыдущие значения. Рассмотрим историю: w1[x]w2[x]a1

Аннулирование w1[x] и восстановление предыдущего значения x не являются удовлетворительными, потому что в результате такого восстановления уничтожится и изменение x w2[x], сделанное второй транзакцией. На если не аннулировать w1[x] путем восстанавления предыдущего значения x, и вторая транзакция тоже выполнит откат, то нельзя будет аннулировать изменение w2[x] путем восстановления его предыдущего значения x! Именно поэтому даже самые слабые блокировочные системы удерживают долговременную блокировку по записи. В противном случае не смогли бы работать их механизмы восстановления.

Замечание 3. Изолированность в ANSI SQL должна быть изменена таким образом, чтобы исключить P0 на всех уровнях изолированности.

Теперь мы приведем доводы в пользу того, почему требуются именно свободные интерпретации всех трех ANSI-феноменов. Напомним, что строгие интерпретации выглядят следующим образом:

A1: w1[x]...r2[x]... ((a1 и c2) в любом порядке) (грязное чтение)

A2: r1[x]...w2[x]...c2...r1[x]...c1 (размытое или неповторимое чтение)

A3: r1[P]...w2[y in P] ...c2...r1[P]...c1 (фантом)

Согласно , на уровне изолированности READ COMMITTED запрещаются аномалии A1, на уровне REPEATABLE READ – аномалии A1 и A2, и на уровне SERIALIZABLE – аномалии A1, и A2, и A3. Рассмотрим историю H1, в которой две транзакции производят перевод 40 долларов между строками x и y в банковском балансе:

H1: r1[x=50] w1[x=10] r2[x=10] r2[y=50] c2 r1[y=50] w1[y=90] c1

История H1 демонстрирует несериализуемую, классическую проблему анализа несогласованности

(inconsistent analysis), когда транзакция T1 переводит 40 долларов с x на y, сохраняя размер общей суммы баланса, равный 100, но транзакция T2

производит чтение в тот момент, когда баланс находится в несогласованном состоянии при общей сумме равной 60. История H1 не подходит ни под одну из аномалий A1, A2 и A3. В случае A1 одна из транзакций должна была бы завершиться аварийно; для A2 элемент данных должен был бы быть прочитан одной из транзакцией повторно; в случае A3 должна была бы измениться область истинности соответствующего предиката. Ни что из этого не происходит в H1. Рассмотрим свободную интерпретацию A1, феномен P1:

P1: w1[x]...r2[x]... ((c1 или a1) и (c2 или a2) в любом порядке)

H1 действительно нарушает P1. Поэтому для того, что подразумевалось в стандарте ANSI SQL, следует выбирать интерпретацию P1, а не A1. Именно свободная интерпретация является корректной.

Аналогичные доводы показывают, что для интерпретации второго ANSI-феномена следует выбирать интерпретацию P2, а не A2. Различия между A2 и P2 видны на примере следующей истории:

H2: r1[x=50] r2[x=50] w2[x=10] r2[y=50] w2[y=90] c2 r1[y=90] c1

H2 является несериализуемой – это еще одна проблема анализа несогласованности, где T2 видит общий баланс, равный 140. В этой истории ни одна транзакция не читает грязные (т.е. незафиксированные) данные. Таким образом, история не противоречит P1. Кроме того ни один элемент данных не читается дважды и нет изменяющейся области истинности соответствующего предиката. Проблема с H2 состоит в том, что T1 читает значение y, когда значение x уже устарело. Если бы T1 прочитала значение x снова, то оно бы обновилось, но она этого не делает, и A2 к этому случаю не подходит. Заменяя A2 на P2, т.е. свободную интерпретацию, мы решаем эту проблему:

P2: r1[x]...w2[x]... ((c1 или a1) и (c2 или a2) в любом порядке)

H2 будет отвегнута при попытке второй транзакции (w2[x=10]) перезаписать значение переменной, прочитанной до этого первой транзакцией r1[x=50]. И наконец, рассмотрим A3 и историю H3:

A3: r1[P]...w2[y in P] ...c2...r1[P]...c1 (фантом)

H3: r1[P] w2[insert y to P] r2[z] w2[z] c2 r1[z] c1

T1 осуществляет поиск по условию P=<> для получения списка служащих. После этого T2 производит вставку нового служащего и потом обновляет z – счетчик служащих в компании. Затем T1 читает значение счетчика служащих, проверяет и находит рассогласование. Ясно, что эта история несериализуема, но она допустима, поскольку не подходит под A3: никакой предикат не применяется дважды. Снова только свободная интерпретация решает проблему:

P3: r1[P]...w2[y in P]... ((c1 или a1) и (c2 или a2) в любом порядке)

Если запретить P3, то история H3 станет недопустимой. Ясно, что именно это подразумевалось в стандарте ANSI SQL. Дальнейшее обсуждение направлена на то, чтобы продемонстрировать полученные результаты.

Замечание 4. Строгие интерпретации A1, A2 и A3 имеют непредусмотренные недостатки. Правильными являются свободные интерпретации. Определяя P1, P2 и P3, мы полагаем, что в ANSI имелось в виду именно это.

Замечание 5. Множество феноменов ANSI SQL неполно. Может возникнуть ряд других аномалий. Чтобы сделать определение блокировок, необходимо определить новые феномены. Кроме того, необходимо переформулировать определение P3. В следующих определениях мы опускаем (c2 или a2), что не ограничивает возможные истории.

P0: w1[x]...w2[x]... (c1 или a1) (Dirty Write, грязная запись)

P1: w1[x]...r2[x]... (c1 или a1) (Dirty Read, грязное чтение)

P2: r1[x]...w2[x]... (c1 или a1) (Fuzzy or Non-Repeatable Read, размытое или неповторимое чтение)

P3: r1[P]...w2[y in P]... (c1 или a1) (Phantom, фантом)

Заметим, что определение P3, приведенное выше, отличается от определения P3 в ANSI SQL. Определение P3 в ANSI SQL запрещает только операции вставки (и модификации в соответствии с некоторыми интерпретациями), попадающие под область действия предиката, когда определение P3, приведенное выше, запрещает любую операцию записи (вставки, модификации, удаления), попадающую под предикат, по которому была произведена операция чтения.

Определения предложенных ANSI уровней изолированности в терминах этих феноменов приведены в таблице 3.

Таблица 3. Уровни изолированности ANSI, определенные в терминах четырех феноменов

Уровень изолированности	Р0 грязная запись (Dirty Write)	Р1 грязное чтение (Dirty Read)	Р2 размытое чтение (Fuzzy Read)	Р3 фантом (Phantom)
ЧТЕНИЕ НЕЗАФИКСИРОВАННЫХ ДАННЫХ (READ UNCOMMITTED)	невозможен	возможен	возможен	возможен
ЧТЕНИЕ ЗАФИКСИРОВАННЫХ ДАННЫХ (READ COMMITTED)	невозможен	невозможен	возможен	возможен
ПОВТОРИМОЕ ЧТЕНИЕ (REPEATABLE READ)	невозможен	невозможен	невозможен	возможен
СЕРИАЛИЗУЕМОСТЬ (SERIALIZABLE)	невозможен	невозможен	невозможен	невозможен

В одноверсионных историях оказывается, что феномены P0, P1, P2 и P3 являются замаскированными версиями блокировок. Например, запрещая P0, мы устраняем возможность записи второй транзакцией элемента, до этого записанного первой транзакцией. Это эквивалентно долговременной блокировке по записи на элементах данных или предикате. Следовательно, грязная запись невозможна на всех уровнях. Подобно этому, запрет P1 эквивалентен наличию правильно построенного чтения элементов данных. Запрещет P2 означает долговременную блокировку элементов данных по чтению. И наконец, запрет P3 эквивалентен долговременной предикатной блокировке по чтению. Таким образом, уровни изолированности, определенные в таблице 3 с помощью этих феноменов, обеспечивают то же поведение, что и блокировочные уровни изолированности, определенные в .

Замечание 6. Определения блокировочных уровней изолированности в эквивалентны феноменологическим определениям в . Другими словами, P0, P1, P2 и P3 являются замаскированнымии определениями блокировочного поведения.

В дальнейшем мы будем ссылаться на уровни изолированности, перечисленные в , по их именам из этой таблицы, подразумевая их эквивалентность блокировочным уровням изолированности из . Когда мы будем употребляем термины ANSI READ UNCOMMITTED, ANSI READ COMMITTED, ANSI REPEATABLE READ и ANOMALY SERIALIZABLE, будут иметься в виду определения ANSI из (недостаточной, т.к. она не включает P0)

В следующем разделе показывается, что в ряде коммерческих реализаций изолированности обеспечиваются уровни изолированности, которые попадают между уровнями READ COMMITTED и REPEATABLE READ. Для получения осмысленных уровней изолированности, которые позволили бы четко различить эти реализации, мы примем P0 и P1 в качестве базиса, а затем добавим новые зарактерные феномены.

Благодарности

Мы выражаем благодарность Крису Ларсону (Chris Larson) из Microsoft, Алану Рейтеру (Alan Reiter), которые нашли несколько новых аномалий в ИЗОЛИРОВАННОСТИ ОБРАЗА, Франко Путзолу (Franco Putzolu) и Анил Нори (Anil Nori) из Oracle, Майку Убеллу (Mike Ubell) из компании Illustra и всем анонимным рефери из SIGMOD за ценные предложения, которые улучшили эту статью. Сашил Джодиа (Sushil Jajodia), V.Atluri и E.Bertino, которые прислали нам черновой вариант своей работы [ABJ], касающейся уровней ограниченной изолированности для многоверсионных историй.

Другие многоверсионные системы

Существуют другие модели многоверсионности. В некоторых коммерческих продуктах поддерживаются версии объектов, но ограничивают область применения метода Snapshot Isolation только читающими транзакциями. (Например, SQL-92, Rdb и SET TRANSACTION READ ONLY в некоторых других базах данных [MS, HOB, DRA]; в Postgres и Illustra [STO, ILL] такие версии поддерживаются долговременно (long-term), и обеспечивается возможность темпоральных запросов.) В других реализациях допускаются изменяющие транзакции, но не поддерживается защита "Выигрывает первая зафиксированная транзакция" (например, уровень изолированности READ CONSISTENCY в Oracle [ORA]).

На уровне READ CONSISTENCY в Oracle каждому SQL-оператору перед началом его выполнения дается самое свежее зафиксированное состояние базы данных. Это похоже на то, как если бы стартовая временная метка транзакции снималасьдля каждого SQL-оператора. Множество строк курсора формируется во время выполнения операции открытия курсора. Базовый механизм заново вычисляет подходящую версию строки на основе временной метки оператора. Операции вставки, модификации и удаления строк защищаются блокировками по записи, что приводит к политике "Выигрывает первая записавшая транзакция", а не к "Выигрывает первая зафиксированная транзакция". Уровень READ CONSISTENCY сильнее, чем READ COMMITTED (на нем исключается потеря изменений по курсору (P4C)), но допускает неповторимое чтение (P3), потерю изменений в общем случае (P4) и искажение чтения (A5A). Snapshot Isolation не допускает P4 и A5A.

Если пристально посмотреть на стандарт SQL, то можно сказать, что он трактует каждый оператор как атомарный. В начале каждого оператора имеется сериализуемая подтранзакция (или временная метка). Можно представить иерархию уровней изолированности, определяемых различными вариантами комбинации оператора и присоединенной к нему временной меткой. (Например, в Oracle, операция чтения по курсору имеет временнуя метку, снятую в момент открытия курсора.)

Изолированность на основе моментальных снимков

Транзакция, выполняемая на уровне изолированности на основе моментальных снимков (Snapshot Isolation), всегда читает данные из моментального снимка (зафиксированных) данных, произведенного в момент начала транзакции, который называется стартовой временной меткой (Start-Timestamp). В качестве этого момента может быть выбран любой момент до выполнения этой транзакцией первого чтения. Транзакции, выполняемая на уровне Snapshot Isolation, никогда не блокируется при попытке произвести чтение до тех пор, пока можно поддерживать данные моментального снимка, соответствующего стартовой временной метке. В этом моментальном снимке также отражаются результаты всех операций записи (модификация, вставка и удаление) данной транзакции, используемые при повторном обращении этой транзакции (по чтению или записи) к тем же элементам данных. Изменения, производимые другими транзакциями после момента стартовой временной метки, для данной транзакции являются невидимыми.

Snapshot Isolation является разновидностью многоверсионных механизмов управления параллельными транзакциями (multiversion concurrency control). Он расширяет многоверсионный смешанный метод (Multiversion Mixed Method), описанный в [BHG], в котором допускается чтение данных из моментального снимка для только читающих транзакций.

Когда транзакция T1 становится готовой к фиксации, она получает временную метку фиксации (Commit-Timestamp), которая должна быть больше любой существующей Start-Timestamp и Commit-Timestamp. Транзакции T1 успешно фиксируется только в том случае, если ни одна другая транзакция T2 c Commit-Timestamp, попадающей в интервал [Start-Timestamp, Commit-Timestamp] транзакции T1, не записала в те же элементы данных, что и T1. В противном случае T1 завершается аварийно. Этот метод, называемый "Выигрывает первая зафиксированная транзакция" (First-committer-wins), устраняет потерянные изменения (феномен P4). Когда транзакция T1 фиксируется, ее изменения становятся видны всем транзакциям, у которых Start-Timestamp больше, чем Commit-Timestamp транзакции T1.

Нарушение ограничения (constrant violation) является типичным и важным типом аномалий, возникающих при параллельном выполнении транзакций. Индивидуальные базы данных удовлетворяют ограничениям, задаваемым на множествах элементов данных (например уникальность ключей, целостность ссылок, репликация строк в двух таблицах и т.д.). Все вместе они образуют неизменяемый ограничительный предикат базы данных C(DB). Предикат принимает значение True, если состояние базы данных DB согласуется с ограничениями False в противном случае. Для поддержки согласованности базы данных транзакции должны сохранять истинность ограничительного предиката: если база данных является согласованным до начала транзакции, то она останется согласованной и после ее фиксации. Если транзакция читает содержимое базы данных, нарушающее ограничительный предикат, то она испытывает аномалию нарушения ограничения из-за наличия параллельно выполняемой транзакции. Подобные нарушения ограничений называются анализом несогласованности (inconsistent analysis) [DAT].

A5 (Нарушение ограничения на элементах данных). Предположим, что C()

– ограничение между двумя элементами данных x и y из базы данных. Ниже приводятся две аномалии, возникающие при нарушении ограничения.

A5A (Искажение чтения, Read Skew). Предположим, что транзакция T1 читает x, а затем другая транзакция T2 изменяет значения x и y и фиксируется. Если теперь T1 прочитает значение y, она может обнаружить несогласованное состояние, и поэтому она произведет тоже несогласованное состояние. В терминах историй мы имеем аномалию:

A5A: r1[x]...w2[x]...w2[y]... c2...r1[y]...(c1 или a1) (искажение чтения, Read Skew)

A5B (Искажение записи, Write Skew). Предположим, что транзакция T1 читает x и y, которые согласованы в соответствии с предикатом C(), а затем другая транзакция T2 читает значения x и y, записывает x и фиксируется. После этого T1

записывает y. Если на x и y было какое-нибудь ограничение, то оно может нарушиться. В терминах историй:

A5B: r1[x]...r2[y]...w1[y]... w2[x]...(c1 или c2) (искажение записи, Write Skew)

Феномен размытого чтения (P2) является частным случаем искажения чтения, где x=y. Более часто в транзакции читаются два разных, но взаимозависимых элемента (например, поддерживается целостность ссылок). Искажение записи (Write Skew) (A5B) может возникнуть при наличии ограничения в банке, когда балансам счетов разрешается быть отрицательными, пока сумма совместно поддерживаемых балансов остается положительной. Это приводит к такой аномалии, как в истории H5.

Понятно, что ни аномалия A5A, ни A5B не могла бы возникнуть в историях с исключенным феноменом P2, поскольку в обоих случаях транзакция T2записывает элемент данных, предварительно прочитанный незафиксированной транзакцией T1. Поэтому феномены A5A и A5B полезны только для классификации уровней изолированности, более слабых, чем REPEATABLE READ.

В ANSI SQL определение уровня REPEATABLE READ в строгой интерпретации позволяет поддерживать частные случаи ограничений на строках, но в нем отсутствует общая концепция. Более конкретно, Locking REPEATABLE READ из обеспечивает защиту от нарушения ограничений на строках (row constraint violations), а определение ANSI SQL из , запрещая аномалии A1 и A2, – нет.

Возвращаясь к обсуждению уровня изолированности Snapshot Isolation, следует заметить, что он поразительно силен, даже сильнее, чем READ COMMITTED.

Замечание 8. READ COMMITTED << Snapshot Isolation

Доказательство. На уровне Snapshot Isolation механизм "выигрывает первая зафиксированная транзакция" устраняет феномен P0 (грязная запись), а механизм временных меток не допускает возникновение феномена P1 (грязное чтение). Отсюда следует, что Snapshot Isolation не слабее, чем READ COMMITTED. Кроме того, на уровне READ COMMITTED возможен феномен A5A, но он невозможен при использовании механизма временных меток на уровне Snapshot Isolation. Следовательно, READ COMMITTED << Snapshot Isolation.

Заметим, что в одноверсионной интерпретации сложно описать, как в историях на уровне Snapshot Isolation можно избежать феномена P2. Аномалия A2 произойти не может, так как транзакция на уровне Snapshot Isolation будут читать одно и то же значение элемента данных даже в том случае, когда в промежутках между чтениями этот элемент изменяется другой транзакцией. Очевидно, что в истории на уровне Snapshot Isolation может произойти аномалия искажение записи (A5B) (например, в истории H5), а в одноверсионной интерпретации историй запрещет феномена P2 устраняет A5B. Поэтому на уровне Snapshot Isolation допускаются истории с аномалиями, которые не допустимы на уровне REPEATABLE READ.

На уровне Snapshot Isolation невозможна аномалия A3. При повторном чтении транзакции по предикату после изменения данных другой транзакцией будет всегда выдаваться тот же самый старый набор данных. Но на уровне REPEATABLE READ аномалии вида A3 возможны. Snapshot Isolation не допускает историй с аномалией A3, но допускает истории с аномалией A5B, а у REPEATABLE READ все наоборот. Следовательно:

Замечание 9. REPEATABLE READ >><< Snapshot Isolation

Однако Snapshot Isolation не устраняет P3. Рассмотрим следующее ограничение: для множества рабочих заданий, определяемых предикатом, общая продолжительность этих заданий не должна превышать 8 часов. T1 читает по этому предикату, определяет, что общая продолжительность равна 7 часам и добавляет новое задание продолжительностью 1 час. Конкурирующая транзакция T2 делает то же самое. Поскольку обе транзакции вставляют разные элементы данных (а также разные значения ключей индексов, если таковые имеются), такой сценарий не устраняется механизмом "выигрывает первая зафиксированная транзакция" и может иметь место на уровне Snapshot Isolation. Но в любой эквивалентной последовательной истории такой сценарий привел бы к возникновению феномена P3.

Возможно, наиболее замечательно то, что на уровне Snapshot Isolation отсутствуют фантомы (в строгой интерпретации A3 определения ANSI). Каждая транзакция никогда не видит изменений, производимых параллельно выполняемыми транзакциями. Таким образом, без дополнительных ограничений в подразделе 4.28 в [ANSI] можно сформулировать следующий поразительный результат: (напомним, что в ANOMALY SERIALIZABLE соответствует определению ANSI SQL SERIALIZABLE)).

Замечание 10. В историях на уровне Snapshot Isolation устраняются аномалии A1, A2 и A3. Следовательно, в аномальной интерпретации ANOMALY SERIALIZABLE из ANOMALY SERIALIZABLE << Snapshot Isolation.

На уровне Snapshot Isolation разрешается выполняться транзакциям с очень старыми временными метками, что позволяет им совершать путешествия во времени, вопринимая исторические аспекты базы данных, не блокируя транзакции, изменяющие базу данных, и не блокируясь такими транзакциями. Конечно, если транзакции с очень старыми временными метками, попытались бы изменять данные, уже измененные более молодыми транзакциями транзакциями, они были бы завершены аварийным образом.

Достаточно простая реализация механизма Snapshot Isolation была предложена Ридом (Reed) в [REE]. Существует несколько коммерческих реализаций таких многоверсионных баз данных. В InterBase 4 фирмы Borland [THA] и сервере, лежащем в основе Exchange System компании Microsoft, обеспечивается Snapshot Isolation с механизмом "Выигрывает первая зафиксированная транзакция". Этот механизм заставляет систему помнить все изменения (блокировки по записи), принадлежащие каждой транзакции, которая фиксируется после снятия стартовой временной метки каждой активной транзакции. Транзакция завершается аварийным образом, если ее изменения конфликтуют с запомненными изменениями других транзакций.

"Оптимистический" подход Snapshot Isolation к управлению параллельным выполнением транзакций имеет очевидное преимущество для только читающих транзакций, но его преимущества для изменяющих транзакций до сих пор обсуждаются. Возможно, этот метод не подходит для долговременных изменяющих данные транзакций, конкурирующих с высоко состязательными кратковременными транзакциями. Кратковременные транзакции будут фиксировать свои модификации быстрее и, следовательно, поскольку "выигрывает первая зафиксировавшаяся транзакция", долговременные транзакции, вероятнее всего, будут постоянно откатываться. (Заметим, что такой сценарий привел бы к реальной пролеме и в блокировочных реализациях, а если принять решение не использовать долговременные изменяющие транзакции, то будет применим и подход Snapshot Isolation.) Конечно, в случае, когда кратковременные транзакции конфликтуют минимально, а долговременные ndash; только читают данные, подход Snapshot Isolation должен дать хорошие результаты. В случае сильной конкуренции между транзакциями сопоставимой длины Snapshot Isolation представляет собой классический оптимистический подход. Мнения относительно его полезности расходятся.

Критика уровней изолированности в стандарте ANSI SQL

Х. Беренсон, Ф. Бернштейн, Д. Грэй, Д. Мелтон, Э. О'Нил, П. О'Нил

Источник: журнал Системы Управления Базами Данных # 2/1996, издательский дом «Открытые системы»
Новая редакция: Сергей Кузнецов, 2009 г.

Оригинал: Hal Berenson, Phil Bernstein, Jim Gray, Jim Melton, Elizabeth O’Neil, Patrick O'Neil. Critique of ANSI SQL Isolation Levels. Proceeding of the ACM SIGMOD International Conference, May, 1995. Текст доступен здесь.

В ANSI SQL-92 [MS, ANSI] уровни изолированности (Isolation Levels) определяются в терминах феноменов (phenomena): грязное чтение (Dirty Read), неповторимое чтение (Non-repeatable Read) и фантомы (Phantom). В статье показывается недостаточность феноменов и определений ANSI SQL для надлежащего описания нескольких популярных уровней изолированности, включая стандартные блокировочные реализации рассматриваемых уровней. Исследуется неоднозначность определений феноменов и дается более точное формальное определение феномена. Вводятся новые феномены, которые лучше характеризуют предлагаемые типы изолированности. Определяется новый тип многоверсионной изолированности называемый изолированностью на основе моментальных снимков (Snapshot Isolation).

Литература

[ANSI] ANSI X3.135-1992, American National Standart for Information Systems – Database Language – SQL, November, 1992.

[ABJ] V.Atluri, E.Bertino, S.Jajodia, "A Theoretical Formuation for Degrees of Isolation in Databases", Technical Report, George Mason Iniversity, Fairfax, VA, 1995.

[BHG] P.A. Bernstein, V. Hadzilacos, N. Goodman, "Concurrency Control and Recovery in Database Systems", Addison-Wesley, 1987.

[DAT] C.J. Date, "An Introduction to Database Systems", Fifth Edition, Addison-Wesley, 1990.

[DB2] C.J. Date and C.J. White, "A Guide to DB2", Third Edition, Addison-Wesley, 1989.

[EGLT] K.P. Eswaran, J. Gray, R. Lorie, I. Traiger, "The Notions of Consistency and Predicate Locks in a Database System", CACM V 19.11, pp. 624-633, Nov. 1978.

[GLPT] J. Gray, R. Lorie, G. Putzolu and, I. Traiger, "Granularity of Locks and Degrees of Consistency in a Shared Data Base", in Readings in Database Systems, Second Edition, Chapter 3, Michael Stonebraker, Ed., Morgan Kaufmann 1994 (ordinally published in 1997).

[GR] J. Gray and A. Reuter, "Transaction Processing: Concepts and Techniques", Corrected Second Printing, Morgan Kaufmann 1993, Section 7.6 and following.

[HOB] L Hobbs and K. England, "Rdb/VMS, A Comprehensive Guide", Digital Press, 1991.

[ILL] Illustra Information Technologies, "Illustra User"s Guide", Illustra Information Technologies, Oakland, CA. 1994.

[MS] J. Meiton and A.R. Simon, "Understanding The New SQL: A Comlete Guide", Morgan Kaufmann, 1993.

[OOBBGM] P. O'Neil, E. O'Neil, H. Berenson, P. Bernstein, J. Gray, J. Melton, "An Investigation of Transactional Isolation Levels", UMass/Boston Dept. of Math &" C.S. Preprint.

[ORA] "PL/SQL User's Guide and Reference, Version 1.0", Part. 800-V1.0, Oracle Corp., 1989.

[PAR] C. Papadimitriou, "The Theory of Database Concurrency Control", Computer Science Press, 1986.

[PON] P. O'Neil, "Database: Principles, Programming, Performance", Morgan Kaufmann, 1994, Section 9.5.

[REE] D. Reed, "Implementing Atomic Actions On Decentralized Data", ACM TOCS 1.1, 1981, pp. 3-23.

[STO] M.J. Stonebraker, "The Design of the POSTGRES Storage System", 13th VLDB, 1987, reprinted in Readings in Database Systems, Second Edition, M.J. Stonebraker, Ed., Morgan Kaufmann, 1994.

[THA] M. Thakur, "Transaction Models in InterBase 4", Proceedings of the Borland International Conference, June, 1994.

Механизм блокировок

В большинстве SQL-продуктов изолированность реализована на основе механизма блокировок. Поэтому полезно описать уровни изолированности ANSI SQL в терминах блокировок, хотя при этом возникают некоторые проблемы.

Выполнение транзакций происходит под управлением планировщика блокировок. Перед выполнением операции чтения или записи над отдельными элементами данных или множеством элементов данных транзакция делает запрос планировщику блокировок на установление соответствующей блокировки по чтению (Share) или записи (Exclusive). Две блокировки, запрошенные различными транзакциями на одном и том же элементе данных, конфликтуют, если хотя бы одна из них является блокировкой по записи.

Предикатная блокировка по чтению (записи) множества элементов данных, определяемого задаваемым условием <search condition>, фактически блокирует все элементы данных, удовлетворяющие этому условию. Это множество элементов данных теоретически является бесконечным, поскольку включает все элементы данных, уже присутствующие в базе данных и удовлетворяющие условию <search condition>, и также все фантомные элементы данных, которых еще нет в базе данных, но которые будут удовлетворять условию <search condition>, если попадут в нее вследствие выполнения операции вставки или модификации. В терминах SQL предикатная блокировка покрывает все присутствующие в базе данных элементы, которые удовлетворяют предикату, и любые другие элементы, которые могут быть стать удовлетворяющими этому предикату в результате выполнения операторов INSERT, UPDATE, or DELETE. Две предикатных блокировки разных транзакций конфликтуют, если хотя бы одна из них является блокировкой по записи и имеются (возможно, фантомные) элементы данных, покрываемые обеими блокировками. Блокировка элемента данных (блокировка записи (record)) – это предикативная блокировка, в которой предикат именуюет данную запись.

Транзакция обладает правильно построенными (well-formed writes) записями (чтениями), если она запрашивает блокировку по записи (чтению) каждого элемента данных или предиката перед выполнением операции записи (чтения) этого элемента данных или множества элементов данных, определяемого предикатов. Транзакция называется правильно построенной (well-formed), если правильно построены все ее операции записи и чтения. Транзакция обладает двухфазными (two-phase writes) записями (чтениями), если она не устанавливает новую блокировку по записи (чтению) на элемент данных после снятия с него блокировки по записи (чтению). Транзакция осуществляет двухфазное блокирование (two-phase locking), если она не запрашивает новeю блокировку (по записи или чтению) после снятия какой-либо блокировки.

Блокировка, запрашиваемая транзакцией, называется долговременной (long duration), если она не снимается до конца транзакции (фиксации или аварийного завершения). В противном случае блокировка называется кратковременной (short duration). На практике кратковременные блокировки обычно снимаются сразу же после завершения операции.

Если одна транзакция удерживает блокировку, а другая транзакция запрашивает установку конфликтующей блокировки, то этот запрос не удовлетворяется до тех пор, пока конфликтующая блокировка первой транзакции не будет освобождена.

Фундаментальная теорема сериализуемости гласит, что правильно построенное двухфазное блокирование гарантирует сериализуемость – каждая история, порождаемая двухфазным блокированием, эквивалентна некоторой последовательной истории. Наоборот, если транзакция не является правильно построенной или не осуществляет двухфазное блокирование, то возможны несериализуемые истории выполнения [EGLT]. Исключения составляют только вырожденные случаи.

В стремлении показать эквивалентность блокировок, зависимостей и формализмов, основанных на аномалиях, в статье [GLPT] определялись четыре степени согласованности (degrees of consistency). Определения аномалий (см. определение 1) были слишком расплывчатыми. Авторов этой статьи продолжают критиковать за этот аспект определений (см. также [GR]). Испытание временем смогли выдержать только более строгие математические определения в терминах историй, графов зависимостей и блокировок.

Таблица 2. Степени согласованности и блокировочные уровни изоляции, опреляемы в терминах блокировок

Уровень согласованности = Блокировочный уровень изолированности	Блокировки по чтению на элементах данных и предикатах (одинаковы, если нет замечаний)	Блокировки по записи на элементах данных и предикатах (везде одинаковы)
Степень 0	Ничего не требуется	Правильно построенные записи
Степень 1 = блокировочное чтение незафиксированных данных (Locking READ UNCOMMllTED)	Ничего не требуется	Правильно построенные записи Долговременные блокировки по записи
Степень 2 = Блокировочное чтение зафиксированных данных (Locking READ COMMITTED)	Правильно построенные чтения Кратковременные блокировки по чтению (в обоих случаях)	Правильно построенные записи Долговременные блокировки по записи
Устойчивость курсора (см. разд. 4.1) (Cursor Stability)	Правильно построенные чтения Блокировка по чтению удерживается на текущем элементе курсора Кратковременные предикатные блокировки по чтению	Правильно построенные записи Долговременные блокировки по записи
Блокировочное повторимое чтение (Locking REPEATABLE READ)	Правильно построенные чтения Долговременные блокировки по чтению на элементах данных Кратковременные предикатные блокировки по чтению	Правильно построенные записи Долговременные блокировки по записи
Степень 3 = Блокировочная сериализуемость (Locking SERIALIZABLE)	Правильно построенные чтения Долговременные блокировки по чтению (в обоих случаях)	Правильно построенные записи Долговременные блокировки по записи

<

Во таблице 2 определяется несколько типов изолированности в следующих терминах: области действия блокировок (элементы или предикаты), режимы (по чтению или по записи) и продолжительность (кратковременные или долговременные). Мы полагаем, что блокировочные уровни изолированности, называемые блокировочным чтением незафиксированных данных (Locking READ UNCOMMITTED), блокировочным чтением зафиксированных данных (Locking READ COMMITTED), блокировочным повторимым чтением (Locking REPEATABLE READ) и блокировочной сериализуемостью (Locking SERIALIZABLE), подразумевались в определениях уровней изолированности ANSI SQL, но, как демонстрируется позже в этой статье, они существенно отличаются от тех, которые перечислены в . Следовательно, необходимо различать уровни изолированности, определяемые в терминах блокировок, и уровни изолированности ANSI SQL, определяемые с помощью феноменов. Поэтому названия уровней изолированности в имеют префикс "Блокировочные", а в – "ANSI".

В [GLPT] определяется согласованность Степени 0, на которой разрешаются грязное чтение и запись (Dirty Reads and Writes). Требуется только атомарность операций. Степени 1, 2 и 3 аналогичны Locking READ UNCOMMITTED, Locking READ COMMITTED и Locking SERIALIZABLE соответственно. Ни одна степень согласованности не соответствует уровню изолированности Locking REPEATABLE READ.

Дейт и IBM [DAT, DB2] поначалу использовали термин "повторимые чтения" (Repeatable Reads) для обозначения сериализуемости или блокировочной сериализуемости. Этот термин кажется более понятным, чем термин "третья степень изолированности" [GLPT], хотя по значению они идентичны. Значение термина ANSI SQL REPEATABLE READ отличается от значения оригинального определения, данного Дэйтом, и мы полагаем, что принятая в ANSI SQL терминология является неудачной. Поскольку аномалия P3 специальным образом не исключается на уровне изолированности ANSI SQL REPEATABLE READ, из определения P3 ясно, что чтения НЕ являются повторимыми! В мы продолжаем неправильно использовать этот термин в Locking REPEATABLE READ, чтобы соответствовать определению ANSI. Аналогично, Дейт ввел термин "устойчивость курсора" (Cursor Stability) как более понятное название для второй степени изолированности с дополнительной защитой от потерянных изменений через курсор, как объясняется ниже в подразделе 4.1 ниже.

Определение. Уровень изолированности L1 слабее (weaker) уровня изолированности L2 (или L2 сильнее (stronger), чем L1; обозначим это как L1 << L2), если все несериализуемые истории, удовлетворяющие критериям уровня L2, также удовлетворяют критериям уровня L1, и существует хотя бы одна несериализуемая история, возможная на уровне L1 и невозможная на уровне L2. Два уровня изолированности L1 и L2 эквивалентны (equivalent), что обозначается как L1 == L2, если множества допустимых несериализуемых историй на уровнях L1 и L2 идентичны. L1 не сильнее (no stronger), L2, что обозначается как L1 << L2, если L1 << L2 или L1 == L2. Два уровня изолированности несравнимы (incomparable), что обозначается как L1 >><< L2, когда каждый уровень изолированности допускает несериализуемую историю, недопустимую на другом уровне.

Сравнивая уровни изолированности, мы различаем их только по несериализуемым историям, которые могут произойти на одном уровне и невозможны на другом. Два уровня изолированности могут также различаться по тем сериализуемым историям, которые они допускают, но мы считаем, что Locking SERIALIZABLE == Serializable, хотя хорошо известно, что блокировочный планировщик не допускает все возможные сериализуемые истории. Возможно, такие уровни изолированности несколько непрактичны, поскольку не допускают слишком много сериализуемых историй, но мы здесь этот вопрос не рассматриваем.

Эти определения приводят к слудующему замечанию.

Замечание 1.

Locking READ UNCOMMITTED << Locking READ COMMITTED << Locking REPEATABLE READ << Locking SERIALIZABLE

В следующем разделе мы сравним определения ANSI с блокировочными определениями.

Резюме и Выводы

Подводя итоги, можно сказать, что оригинальные определения уровней изолированности в ANSI SQL имеют серьезные недостатки (как пояснялось в разд. 3). Словесные определения противоречивы и неполны. Не исключается феномен грязной записи (P0). В Замечании 5 мы даем рекомендации по тому, как модифицировать определения уровней изолированности ANSI SQL, чтобы сделать их эквивалентными блокировочным уровням изолированности в [GLPT].

В ANSI SQL уровень изолированности REPEATABLE READ мыслился как уровень, на котором исключаются все аномалии, кроме фантомов. Определение, данное в терминах аномалий в , не достигает этой цели, в отличие от блокировочного определения из . Выбор ANSI-термина REPEATABLE READ является вдвойне неудачным: (1) повторяемые чтения не дают повторяемых результатов; (2) в индустрии этот термин уже занят, и в некоторых продуктах повторимое чтение означает сериализуемость. Мы рекомендуем найти для этого уровня новое название.

Некоторые коммерчески популярные уровни изолированности, по степени изолированности попадающие в интервал между уровнями REPEATABLE READ и SERIALIZABLE из , в разд. 4 охарактеризованы новыми феноменами и аномалиями. Все уровни изолированности, о которых упоминается в этой статье, можно классифицировать, как показано на рис. 1 и в . Чем выше на рисунке расположен уровень, тем он сильнее (см. определение в начале подраздела 4.1). Уровни соединены линиями, помеченными феноменами или аномалиями, которые отличают один уровень от другого.

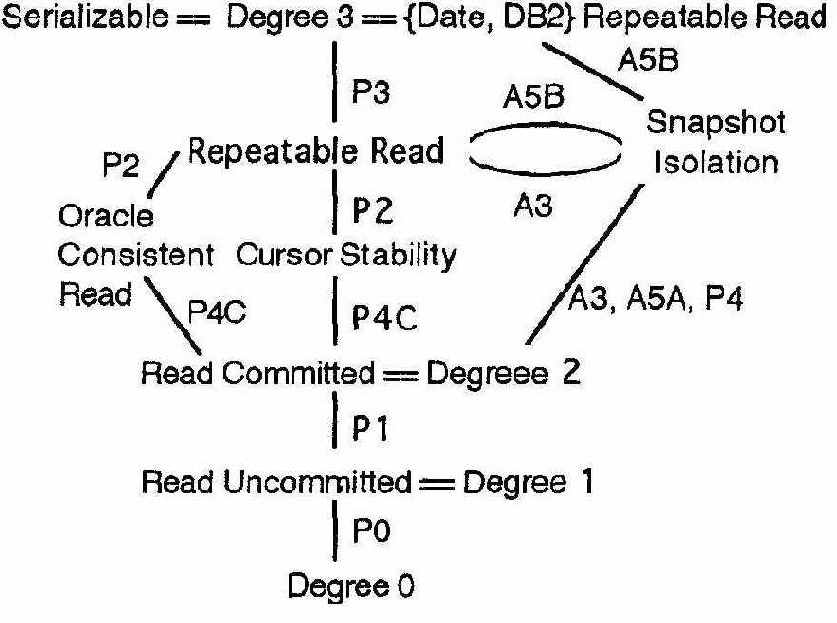

Рисунок 1. Диаграмма уровней изолированности и их взаимосвязей. Предполагается, что уровни изолированности ANSI SQL усилены в соответствии с замечанием 5 и таблицей 3. Дуги аннотированы названиями феноменов, отличающих уровни изолированности. Не показана потенциальная многоверсионная иерархия, расширяющая Snapshot Isolation на более слабые степени изолированности путем установки временных меток на пооператорной основе. Также не показаны исходные уровни изолированности ANSI SQL, основанные на строгой интерпретации феноменов P1, P2 и P3.

Таблица 4. Типы изолированности, характеризуемые возможными допустимыми аномалиями

Уровень изолированности	Р0 Dirty Write	Р1 Dirty Read	Р4С Cursor Lost Update	P4 Lost Update	Р2 Fuzzy Read	Р3 Phantom	A5A Read Skew	A5B Write Skew
READ UNCOMMITTED == Степень 1	невозможен	возможен	возможен	возможен	возможен	возможен	возможен	возможен
READ COMMITTED == Степень 2	невозможен	невозможен	возможен	возможен	возможен	возможен	возможен	возможен
CURSOR STABILITY	невозможен	невозможен	невозможен	иногда возможен	иногда возможен	возможен	возможен	иногда возможен
REPEATABLE READ	невозможен	невозможен	невозможен	невозможен	невозможен	возможен	невозможен	невозможен
SNAPSHOT ISOLATION	невозможен	невозможен	невозможен	невозможен	невозможен	иногда возможен	невозможен	возможен
ANSI SQL SERIALIZABLE == Степень 3 == Repeatable Read Дейт, IBM, Tandem,...	невозможен	невозможен	невозможен	невозможен	невозможен	невозможен	невозможен	невозможен

Заметим, что уровни ограниченной изолированности для многоверсионных систем никогда раньше не классифицировались, хотя реализованы в нескольких продуктах. Во многих приложениях состязания за блокировки избегаются путем использования уровней изолированности типа Cursor Stability или Read Consistency в Oracle. Snapshot Isolation имеет лучшие характеристики, чем любой из таких уровней: исключаются аномалия потерянных изменений, некоторые фантомные аномалии (например описанная в ANSI SQL), никогда не блокируются только читающие транзакции, и они не блокируют изменяющие транзакции.

Уровни изолированности в ANSI SQL

Разработчики ANSI SQL дали такое определение изолированности, которое допускает широкий спектр механизмов реализации, не только механизм блокировки. Они определили изолированность с помощью следующих трех феноменов (phenomena):

P1 (грязное чтение, Dirty Read): Транзакция T1 модифицирует некоторый элемент данных. После этого другая транзакция T2 читает содержимое этого элемента данных до того, как транзакция T1 выполняет операцию COMMIT (фиксируется) или ROLLBACK

(откатывается). Если T1 затем завершается операцией ROLLBACK, то получается, что транзакция T2 прочитала элемент данных, который никогда не фиксировался и, значит, никогда реально не существовал.

P2 (неповторимое, или размытое чтение, Non-repeatable or Fuzzy Read): Транзакция T1 читает некоторый элемент данных. После этого другая транзакция T2 модифицирует или удаляет этот элемент данных и фиксируется. Если T1 после этого попытается прочитать этот элемент данных снова, то она получит другое значение или обнаружит, что элемент данных больше не существует.

P3 (фантомы, Phantom): Транзакция T1 читает набор элементов данных, удовлетворяющих некоторому условию <search condition>. После этого транзакция T2

создает элемент данных, удовлетворяющий этому условию, и фиксируется. Если транзакция T1 повторит чтение с тем же условием <search condition>, то получит уже другой набор данных, отличный от полученного в первый раз.

Ни один из этих феноменов не может произойти в последовательной истории. Поэтому, по теореме о сериализуемости, они не могут произойти и в сериализуемой истории [EGLT, BHG Теорема 3.6, GR Раздел 7.5.8.2, PON Теорема 9.4.2].

Истории, состоящие из операций чтения, записи, фиксации и отката, могут быть записаны в сокращенной нотации: "w1[x]" обозначает операцию записи транзакции 1 в элемент данных x (таким образом данные "модифицируются"), а "r2[x]" представляет операцию чтения x в транзакции 2. Операции чтения и записи в транзакции 1 множества записей, удовлетворяющих предикату P, обозначаются r1[P] и w1[P] соответственно. Фиксация (COMMIT) и откат (ROLLBACK) транзакции 1 обозначаются "c1" и "a1" соответственно.

Феномен P1 может быть переформулирован как запрет на следующего сценария:

(2.1) w1[x]...r2[x]... (a1 и c2 в любом порядке)

Словесное определение феномена P1 неоднозначно. Оно в действительности не настаивает на том, чтобы T1 заканчивалась аварийным образом, а только утверждает, что если это произойдет, то может случиться что-то плохое. Некоторые люди интерпретируют P1 как:

(2.2) w1[x]...r2[x]... ((c1 или a1) и (c2 или a2) в любом порядке)

Если запретить P1 в варианте (2.2), то не будет допускаться любая история, в которой T1 модифицирует элемент данных x, а затем T2 читает элемент данных x до того как T1 зафиксируется или откатится. Не требуется, чтобы T1 завершалась аварийно, или чтобы T2 фиксировалась.

Определение (2.2) является намного более свободной интерпретацией P1, чем (2.1), поскольку оно запрещает все четыре возможных варианта пар фиксация-откат транзакций T1 и T2, когда в (2.1) запрещаются только две пары из четырех. Интерпретация (2.2) феномена P1 запрещает все варианты последовательности выполнения, в которых что-то аномальное могло бы произойти в будущем. Мы называем интерпретацию (2.2) свободной интерпретацией P1, а (2.1) – строгой интерпретацией

P1. Интерпретация (2.2) определяет феномен, который может привести к аномалии, а (2.1) определяет реальную аномалию. Обозначим их P1 и A1 соответственно. Тогда:

P1: w1[x]...r2[x]... ((c1 или a1) и (c2 или a2) в любом порядке) A1: w1[x]...r2[x]... ((a1 и c2) в любом порядке)

Аналогично, словесные определения феноменов P2 и P3 тоже имеют свободную и строгую интерпретации. Обозначим свободные интерпретации через P2 и P3, а строгие через A2 и A3:

P2: r1[x]...w2[x]... ((c1 или a1) и (c2 или a2) в любом порядке) A2: r1[x]...w2[x]...c2...r1[x]...c1 P3: r1[P]...w2[y in P]... ((c1 или a1) и (c2 или a2) в любом порядке) A3: r1[P]...w2[y in P] ...c2...r1[P]...c1

В третьем разделе все варианты интерпретаций феноменов рассматриваются более подробно. Аргументируется необходимость выбора свободных интерпретаций. Заметим, что в словесном ANSI SQL определении феномена P3 после чтения множества элементов данных, удовлетворяющих предикату P, запрещается только вставлять данные, которые попадают в область действия этого предиката, а в определении P3, которое было приведено выше, запрещается производить любую операцию записи (вставку, обновление, удаление), влияющую на кортеж, который удовлетворяет предикату.

Далее в статье рассматривается концепция многозначной истории (multi-valued history, MV-история, см. [BHG], Глава 5). Если не вдаваться в детали, в многоверсионной системе может одновременно существовать несколько версий одного элемента данных. При каждом чтения должно быть совершенно ясно, какую версию данных следует читать. Известны попытки связать определения изолированности ANSI с многоверсионными системами, а также с более распространенными одноверсионными системами (single-version) (SV-истории) стандартного блокировочного планировщика. Тем не менее, словесные определения феноменов P1, P2 и P3 подразумевают одноверсионные истории. В следующем разделе показано, как мы их интерпретируем.

В таблице 1 приводятся четыре уровня изолированности, определенные в ANSI SQL. Каждый уровень изолированности характеризуется соответствующим феноменом, который не должен быть свойственен поведению транзакций на данном уровне (в строгой или свободной интерпретации). Однако сериализуемый уровень изолированности в ANSI SQL не определяется только в терминах феноменов. В подразделе 4.28 "SQL-транзакции" [ANSI] отмечается, что на уровне изолированности SERIALIZABLE должно обеспечиваться поведение, которое "общеизвестно как полностью сериализуемое выполнение". Анализируя верхнюю часть таблицы и принимая во внимание эту оговорку, обычно приходят к распространенному заблуждению, что запрет всех трех феноменов приведет к сериализуемости. Истории, исключающие три указанных феномена, в таблице 1 называются аномально сериализуемыми (ANOMALY SERIALIZABLE).

Таблица 1. Уровни изоляции ANSI SQL в терминах трех исходных феноменов

Уровень изолированности	Р1 (или А1) грязное чтение (Dirty Read)	Р2 (или А2) размытое чтение (Fuzzy Read)	Р3 (или А3) фантом (Phantom)
ANSI НЕЗАФИКСИРОВАННОЕ ЧТЕНИЕ (ANSI READ UNCOMMITTED)	возможно	возможно	возможен
ANSI НЕЗАФИКСИРОВАННОЕ ЧТЕНИЕ (ANSI READ UNCOMMITTED)	невозможно	возможно	возможно
ANSI ПОВТОРИМОЕ ЧТЕНИЕ (ANSI REPEATABLE READ)	невозможно	невозможно	возможен
АНОМАЛЬНАЯ СЕРИАЛИЗУЕМОСТЬ (ANOMALY SERIALIZABLE)	невозможно	невозможно	невозможен

Свободные интерпретации феноменов встречаются в большем количестве историй, чем строгие интерпретации. Так как уровни изолированности определяются запрещенными феноменами, то из того факта, что в третьем разделе мы выступаем в пользу их свободных интерпретаций, следует, что мы агитируем за более ограничительные

уровни изолированности (в которые не допускается большее количество историй). В третьем разделе показано, что даже если мы берем свободные интерпретации P1, P2 и P3 и запрещаем эти феномены, то мы все равно не получим истинной сериализуемости.

Было бы проще оотказаться в [ANSI] от P3 и использовать для определения ANSI0-сериализуемости подраздел 4.28. В представлен только промежуточный результат, окончательный результат будет представлен в .

Устойчивость курсора

Тип изолированности "устойчивость курсора" (Cursor Stability) вводится для того, чтобы предотвратить феномен потерянных изменений (Lost Update).

P4 (потерянные изменения, Lost Update): Аномалия потерянных изменений происходит в том случае, когда транзакция T1 читает элемент данных, после чего T2 изменяет этот элемент (на основе его предыдущего чтения), а затем T1 (основываясь на ранее прочитанном ею значении) модифицирует тот же элемент данных и фиксируется. В терминах историй это будет выглядеть следующим образом:

P4: r1[x]...w2[x]...w1[x]...c1 (Lost Update)

Как иллюстрируется в истории H4, проблема заключается в том, что даже если транзакция T2 зафиксируется, ее изменения будут потеряны.

H4: r1[x=100] r2[x=100] w2[x=120] c2 w1[x=130] c1

В конечном значении элемента x отражается только приращение 30, добавленное транзакцией T1. Феномен P4 возможен на уровне изолированности READ COMMITTED, поскольку история H4 допустима, если запрещены феномен P0 (фиксация транзакции, осуществляющей первую запись, происходит до второй записи) и P1 (в котором требуется чтение после записи). Однако запрет феномена P2 устранит и P4, поскольку w2[x] происходит после r1[x] и перед фиксацией или откатом T1. Поэтому аномалия P4 полезна для различия промежуточных уровней изолированности между уровнями READ COMMITED и REPEATABLE READ.

Уровень изолированности Cursor Stability расширяет блокировочное поведение уровня READ COMMITED для SQL-курсоров, добавляя новую операцию чтения (Fetch) по курсору rc (означает read cursor, т.е. чтение по курсору) и требуя, чтобы блокировка устанавливалась на текущем элементе курсора. Блокировка удерживается до тех пор, пока курсор не будет перемещен (пока не изменитьтся его текущий элемент) или закрыт, возможно, операцией фиксации. Естественно, транзакция, читающая по курсору, может изменить текущую строку (wc – запись по курсору), и в этом случае блокировка по записи этой строки будет сохраняться до тех пор, пока транзакция не зафиксируется, даже после передвижения курсора с последующей выборкой следующей строки. Между rc1[x] и последующей wc1[x] не может вклиниться w2[x]. Следовательно, в этом случае предотвращается феномен P4, переименованный ниже в P4C

P4C: rc1[x]...w2[x]...wc1[x]...c1 (Lost Update) (потерянные изменения)

Замечание 7.

READ COMMITTED << Cursor Stability << REPEATABLE READ

Режим Cursor Stability широко применяется в SQL-ориентированных системах для предотвращения потери изменений строк, читаемых через курсор. В некоторых системах режим READ COMMITTED в действительности является более сильным, чем Cursor Stability. Стандарт ANSI это допускает.

Техника установки курсора на элемент данных для сохранения его значения неизменным может использоваться для нескольких элементов за счет применения нескольких курсоров. Таким образом, программисты могут использовать режим Cursor Stability для обеспечения изоляции Locking REPEATABLE READ для любых транзакций, оперирующих с небольшим, фиксированным числом элементов данных. Однако этот метод неудобен и совсем не универсален. Поэтому всегда существуют истории, соответствующие феномену P4 (и, конечно, более общему P2) и не устранимые на уровне Cursor Stability.

Возможность параллельного выполнения конкурирующих транзакций

Возможность параллельного выполнения конкурирующих транзакций на различных уровнях изолированности позволяет разработчикам приложений увеличить количество одновременно выполняющихся транзакций, сохраняя их корректность. Нижние уровни изолированности дают возможность увеличить количество одновременно выполняющихся транзакций за счет риска получения размытого или несогласованного состояния данных. Поразительно, что в то время, когда некоторые транзакции выполняются на высшем уровне изолированности (совершенная сериализуемость), совместно выполняющиеся транзакции на нижних уровнях изолированности могут работать с еще не зафиксированными или устаревшими данными, прочитанными транзакцией ранее [GLPT]. Конечно, транзакции, выполняющиеся на нижних уровнях изолированности, могут произвести в результате работы неправильные данные. Разработчики приложений должны остерегаться распространения таких ошибок при использовании некорректных данных транзакциями, выполняемыми на высших уровнях изолированности.
В стандарте ANSI SQL-92 [MS, ANSI] определяются четыре уровня изолированности:
1) чтение незафиксированных данных (READ UNCOMMITED);

2) чтение зафиксированных данных (READ COMMITED);

3) повторимое чтение (REPEATABLE READ);

4) сериализуемость (SERIALIZABLE).
Они определяются на основе классического определения сериализуемости и трех запрещенных последовательностей операций, называемых феноменами: грязное чтение,, неповторимое чтение и фантомы. В стандарте нет четкого определения понятия феномена, предполагается что феномен – это последовательность операций, обладающая аномальным (возможно, не сериализуемым) поведением. В дальнейшем изложении мы говорим об аномалиях, когда делаем необходимые добавления ко множеству ANSI-феноменов. Показанное ниже техническое различие между аномалиями и феноменами несущественно для качественного понимания сути вопроса.
Уровни изолированности ANSI родственны по поведению планировщику блокировок. Некоторые планировщики блокировок позволяют транзакциям варьировать границы и продолжительность устанавливаемых ими запросов блокировок, таким образом отступая от чистой двухфазной блокировки. Эта идея была предложена в [GLPT], где степени согласованности определяются тремя способами: на основе механизма блокировок, графов потоков данных и аномалий. В стандарте ANSI SQL определение уровней изолированности дается в терминах феноменов (аномалий), чтобы допустить реализации стандарта SQL, основанные не только на механизме блокировок.

В этой статье показан ряд слабых мест ANSI в определении уровней изолированности с помощью аномалий. Определения трех ANSI-феноменов двусмысленны. Они даже в самой свободной своей интерпретации не исключают некоторые аномальные последовательности операций в историях выполнения транзакций. Это приводит к нескольким нетривиальным следствиям. В частности, уровни изолированности, реализованные с помощью механизма блокировок, имеют характеристики, отличные от характеристик их ANSI-эквивалентов. Это удручает, так как в коммерческих системах обычно используются реализации, основанные на блокировках. Кроме этого, ANSI-феномены не различаются типы поведения, возможные на каждом уровне изолированности, распространенные в коммерческих системах. Чтобы точно определить уровни изолированности, предлагается ввести дополнительные феномены.
Во втором разделе вводится основная терминология, связанная с уровнями изолированности. Определяются ANSI SQL и блокировочные уровни изолированности.
В третьем разделе исследуются недостатки уровней изолированности в ANSI SQL и предлагается к рассмотрению новый феномен. Также даны определения других популярных уровней изолированности. Проводятся сравнительные параллели между уровнями изолированности в ANSI SQL и степенями согласованности, определенными в [GLPT] в 1977 году. Они также охватывают определения устойчивости курсора и повторимого чтения, данные Крисом Дейтом в [DAT]. Обсуждение уровней изолированности на основе однородной общеупотребительной терминологии позволяет избежать непонимания, происходящего от употребления своей собственной терминологии.
В четвертом разделе описан механизм многоверсионного управления параллельным выполнением транзакций, названный изолированностью на основе моментальных снимков (Snapshot Isolation). Он позволяет избежать феноменов ANSI SQL, но не является сериализуемым. Изолированность на основе моментальных снимков интересна тем, что обеспечивает промежуточный уровень изолированности, лежащий между уровнями чтением зафиксированных данных и повторимым чтением. Новый формализм (описанный в более полной версии этой статьи [OOBBGM]) соединяет в себе промежуточный уровень изолированности для многоверсионных данных и классическую одноверсионную теорию блокировочной сериализуемости.
В пятом разделе исследуются несколько новых аномалий. Они позволяют выделить различия между уровнями изолированности, введенными в третьем и четвертом разделах. Дополнительные ANSI SQL-феномены, приводимые здесь, позволяют точно определить изолированность на основе моментальных снимков и устойчивость курсора. В шестом разделе представлено краткое резюме и сделаны выводы.

Литеральные типы

Литеральные типы данных в модели ODMG соответствуют традиционному пониманию типа данных как множества значений, над которыми определен набор операций и механизм внешнего представления (литералов в традиционном смысле этого термина). В модели поддерживается ряд литеральных типов – базовые скалярные числовые типы, символьные и булевские типы (атомарные литералы), конструируемые типы литеральных записей (структур) и коллекций. Конструируемые литеральные типы могут основываться на любом литеральном или объектном типе, но считаются неизменными. Даты и время строятся как литеральные структуры.

Можно определить четыре разновидности литеральных типов коллекций. Типы категории set – это обычные типы множеств. Типы категории bag – эти типы мультимножеств (в значениях которых допускается наличие элементов-дубликатов). Значениями типов категории list являются упорядоченные списки значений (среди них допускаются дубликаты). Наконец, значениями типа dictionary являются множества пар , причем все ключи в этих парах должны быть различными. Все определения конструируемых литеральных типов имеют рекурсивную природу. Например, можно определить тип множества структур, элементами которых будут являться списки мультимножеств и т.д.

Заметим, что конструкторы литеральных типов позволяют определять типы с произвольно сложной внутренней структурой. Но очень важно то, что в модели ODMG отсутствует возможность определения пользовательских структурных литеральных типов с собственным набором операций. По непонятным причинам авторы модели ODMG допустили эту возможность только для объектных типов.

Литература

Jim Melton. "Advanced SQL:1999. Understanding Object-Relational and Other Advanced Features". Morgan Kaufmann Publishers, 2003.

Э.Ф. Кодд. Реляционная модель данных для больших совместно используемых банков данных. СУБД, № 1, 1995 г. .

Сергей Кузнецов. Наиболее интересные новшества в стандарте SQL:2003.

The Object Data Standard: ODMG 3.0. Edited by R.G.G. Cattel, Douglas K. Barry. Morgan Kauffmann Publishers, 2000.

Конечно, в действительности нужно говорить о "модели данных SQL". Во-первых, стандарты языка SQL на самом деле специфицируют некоторую законченную модель данных. Во-вторых, эта модель существенно отличается от реляционной модели в том виде, в котором ее предложил д-р Эдгар Кодд []. Достаточно упомянуть возможность отсутствия возможного ключа в таблице и упорядоченность ее столбцов. Тем не менее, широкая публика по-прежнему называет модель SQL реляционной.

Под "объектной моделью данных" мы понимаем модель, специфицированную Object Data Management Group в []. К этой спецификации можно предъявлять много претензий (что мы не будем делать в этой статье), но она является единственной объектной моделью, по поводу которой имеется хотя бы относительное согласие.

А не мультимножество – как будет понятно далее, типизированная таблица не может содержать строки-дибликаты.

В 2001 г. ODMG официально прекратила свое существование.

Эти стандарты не являются официальными. Подход ODMG к стандартизации заключался в том, что после принятия очередной версии стандарта организациями-членами ODMG публиковалась книга, в которой содержался текст стандарта. Все издания стандарта ODMG публиковались издательством Morgan-Kauffman.

Термин литерал в модели ODMG используется в смысле, отличном от того, в котором он обычно используется в литературе, означая внешнее представление значения типа данных.

Под термином свойство в модели ODMG понимается атрибут объекта или его связь с некоторым другим объектом.

Конечно же, на самом деле значением атрибута worksFor будет являться OID объекта-компании, но обычно это явно не говорится.

Должно быть понятно, что таким образом выражается всем знакомое ограничение целостности по ссылкам.

Это очевидным образом наводит на мысль, что в реализации СУБД на основе модели ODMG для представления связей должны использоваться OID.

Снова стоит задуматься, что такое значение-объект компонента значения литерального структурного типа? Об этом ничего явно не говорится в [4], но кажется невозможным придумать что-либо иное, как снова использовать OID.

Можно определить литеральный тип коллекции с объектным типом элементов. На модельном уровне значением такого типа является литеральная коллекция объектов. Нам кажется, что единственной возможной интерпретацией такого понятия является коллекция OID объектов одного и того же объектного типа.

В модели ODMG не используется термин метод.

В этой статье мы не рассматриваем средства определения реализационного программного кода операций UDT (как в модели ODMG, так и в модели SQL).

В модели ODMG определение ключа рассматривается не как ограничение целостности (как в реляционной модели), а так средство повышения эффективности доступа к объектам экстента класса. В связи с этим не очень понятно, почему в ODL имеется средство определения только уникальных ключей.

Язык SQL/PSM (Persistent Storage Modules) является специфицированным в стандарте SQL процедурным расширением SQL, предназначенным для написания сохраняемых в базе данных серверных процедур, функций и методов.

Типы битовых строк были введены в стандарте SQL:1999 и исчезли в стандарте SQL:2003.

Требуется, чтобы в определении структурного типа A использовались только те типы, которые были определены ранее (с одним исключением, относящимся к спецификации атрибута ссылочного типа).

Как и в предыдущем разделе, мы не будем рассматривать особенности реализации тел методов.

Здесь мы используем оборот, принятый в стандарте SQL. Заметим, что, хотя смысл неинстанциируемого типа должен быть интуитивно понятен, приведенное определение является очень нечетким. Притом, что в SQL поддерживаются типы данных в традиционном смысле, основанные на паре , нельзя создать значение типа, можно только выбрать его из соответствующего множества значений. Поэтому, строго говоря, в типе данных не может присутствовать "метод-конструктор", а может иметься (или не иметься) операция выборки значения. У неинстациируемых типов такая операция отсутствует.

В стандарте SQL термин местоположение (site) используется в качестве сокращения для оборота столбец, атрибут структурного UDT, переменная или параметр.

Кстати, это четвертый способ определения базовой таблицы. Можно создать таблицу традиционным образом с определениями каждого столбца, можно создать таблицу с одним столбцом анонимного строчного типа, и можно создать таблицу с одним столбцом, определенном на структурном UDT. Третий вариант отличается от второго возможностью применения методов UDT к строкам таблицы. Заметим, что третий вариант не приводит к созданию типизированной таблицы: создается обычная таблица с одним столбцом.

Кстати, хотя это и не делается в модели ODMG, можно было бы считать, что у каждого объектного типа имеется соответствующий ссылочный тип, и OID объектов этого типа являются значениями этого ссылочного типа. Тогда вся объектная модель ODMG полностью характеризовалась бы своей системой типов.

тогда эта аббревиатура раскрывалась как

Консорциум ODMG () был образован в 1991 г. ( тогда эта аббревиатура раскрывалась как Object Database Management Group, но впоследствии приобрела более широкую трактовку – Object Data Management Group). Консорциум ODMG был тесно связан с гораздо более многочисленным консорциумом OMG (Object Management Group, ), который был образован двумя годами раньше. Основной исходной целью ODMG была выработка промышленного стандарта объектно-ориентированных баз данных (общей модели). За основу была принята базовая объектная модель OMG COM (Core Object Model). В течение десятилетнего существования ODMG опубликовала три базовых версии стандарта, последняя из которых называется ODMG 3.0 [].

Модель ODMG является объектной моделью данных, включающей возможность описания как объектов, так и литеральных значений. На разработку модели повлиял тот факт, что она предназначена для поддержки работы с базами данных, так что особо важной является эффективность доступа к данным. Модель ODMG подстраивается под специфику систем баз данных следующим образом:

для баз данных, схем и подсхем обеспечивается набор встроенных объектных типов;

модель включает ряд встроенных структурных типов, позволяющих применять традиционные методы моделирования баз данных;

модель одновременно включает понятия объектов и литералов;

в модели связи между объектами отличаются от атрибутов объектов.

"Объектная" модель SQL

Как и в предыдущем разделе, начнем с общего обзора системы типов данных языка SQL, а потом сосредоточимся на средствах, которые в [] расцениваются как "объектные расширения". В основном будем основываться на стандарте SQL:1999, отмечая некоторые важные дополнения, появившиеся в стандарте SQL:2003 [].

Объектные типы

Объектный тип в модели ODMG похож, скорее, на класс в языках объектно-ориентированного программирования. В отличие от литерального типа с предопределенным множеством значений, объекты объектного типа создаются динамически при явном обращении к соответствующей операции типа. По сути дела, объект является контейнером, который может содержать литеральные значения (или ссылки на объекты) в соответствии со структурой данных, специфицированной при определении объектного типа. У каждого объекта имеется уникальный OID, который обеспечивает доступ к свойствам объекта через операции, определенные для соответствующего объектного типа.

Точно так же, как имеются атомарные и конструируемые литеральные типы, существуют атомарные и конструируемые объектные типы. В стандарте ODMG 3.0 говорится, что атомарными объектными типами являются только типы, определяемые пользователями (UDT). Конструируемые объектные типы включают структурные типы (в действительности, только типы даты-времени, которые в этой статье не представляют интереса) и набор типов коллекций.

Наряду с набором конструкторов литеральных типов коллекций set , bag , list , array и dictionary поддерживается аналогичный набор конструкторов объектных типов коллекций – Set , Bag , List , Array и Dictionary . В отличие от литералов-коллекций объекты-коллекции обладают объектными идентификаторами и свойством изменчивости. Во всех случаях требуется, чтобы все элементы коллекции были одного типа, литерального или объектного. И для литеральных, и для объектных коллекций поддерживается возможность итерации коллекции с перебором элементов коллекции либо в порядке, определяемом системой (для множеств и мультимножеств), либо в порядке, предполагаемом видом коллекции (для списков, массивов и словарей). Немного позже мы обсудим, для чего нужны объектные типы коллекций.

В модели ODMG UDT можно определить с помощью двух разных синтаксических конструкций языка ODL – interface и class. В обоих случаях в интерфейсной части определения UDT присутствуют следующие компоненты (некоторые из них не являются обязательными):

имя;

набор супертипов;

набор атрибутов, каждый из которых может быть объектом или литеральным значением;

набор связей, каждая из которых указывает на некоторый другой объект (или коллекцию объектов);

набор сигнатур операций.

Определение класса отличается от определения интерфейса наличием двух необязательных разделов: extends и списка дополнительных свойств. В действительности, наиболее важным отличием класса от интерфейса является возможность наличия второго из этих разделов. В списке свойств могут присутствовать элементы extent и key. В спецификации модели данных ODMG 3.0 говорится, что для каждого класса может быть определен только один экстент, являющийся объектом-множеством всех объектов этого класса, которые после создания должны сохраняться в базе данных.

Другими словами, включение в определение UDT элемента extent приводит (а) к неявному определению объектного типа множества, элементами которого являются объекты (на самом деле, OID объектов) определяемого UDT; (б) к неявному созданию объекта этого типа множества, причем к этому объекту возможен доступ по имени UDT; (в) автоматическому обновлению состояния экстента при каждом создании/уничтожении объекта UDT. Заметим, что, во-первых, у UDT может отсутствовать экстент, и, во-вторых, объект (его OID) может входить в несколько объектных коллекций, любую из которых, наряду с экстентом UDT, можно использовать в OQL-запросах. Если объект можно трактовать как аналог стабильно хранимой переменной, а OID – как указатель на эту переменную, то объект-коллекцию можно воспринимать как контейнер коллекций OID объектов одного UDT, т.е. как контейнер коллекций указателей на переменные.

Ключ – это набор свойств объектного класса, однозначно идентифицирующий состояние каждого объекта, который входит в экстент класса (это аналог возможного ключа реляционной модели данных). Для класса может быть объявлено несколько ключей, а может не быть объявлено ни одного ключа даже при наличии определения экстента. В последнем случае в экстенте класса могут существовать разные объекты с одним и тем же состоянием.

Далее, хотя и интерфейсы, и классы являются средствами определения объектных типов, между ними проводится жесткое различие. Допускается создание объектов только тех объектных типов, которые определены как классы. Объектные типы, определенные как интерфейсы, могут использоваться только для порождения новых объектных типов (интерфейсов и классов) на основании множественного наследования. Классы могут определяться на основе множественного наследования интерфейсов и одиночного наследования классов.

Механизм наследования от интерфейсов называется в ODMG наследованием IS-A, а механизм наследования от классов – extends. Прежде чем попытаться пояснить этот подход, приведем пример графа наследования интерфейсов и классов, в котором также показывается место существующих экстентов и объектов (рис. 2).

На рис. 2 "жирными" стрелками показаны связи объектных типов по наследованию IS-A. Обычные стрелки показывают связи по наследованию extends. Пунктирные стрелки соответствуют связям экстентов и соответствующих классов. Обратите внимание, что на этом рисунке у каждого из классов, входящих в иерархию, определен свой собственный экстент. Как демонстрирует рисунок, в модели ODMG поддерживается семантика включения, означающая, что экстент любого подкласса является подмножеством экстента любого своего суперкласса (прямого или косвенного). Кроме того, независимо от наличия или отсутствия поддержки экстентов, работает полиморфизм по включению: любой объект любого подтипа является объектом любого его супертипа.

Если у некоторого подкласса свой собственный экстент не определен, то с объектами этого подкласса можно работать только через экстент какого-либо суперкласса. Стандарт не требует обязательного определения экстента. В этом случае ответственность за поддержку работы с множествами объектов ложится на прикладного программиста (для этого можно использовать типы коллекций).

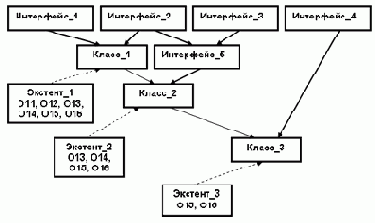

Рис. 2. Пример иерархии объектных типов и их экстентов

Итак, при порождении подкласса путем наследования extends от некоторого суперкласса подкласс наследует экстент и набор ключей суперкласса. Как уже отмечалось, для подкласса можно определить свой собственный экстент. Что же касается переопределения ключей, то в стандарте отсутствуют явные указания о возможности или невозможности этого действия. Однако очевидно, что если бы было разрешено полное переопределение набора ключей для экстента подкласса, то это противоречило бы семантике включения. По нашему мнению, по этому поводу можно трактовать ODL одним из двух способов.

Если в некотором подклассе определен набор ключей, то в любом его подклассе определение ключей запрещается.

Если в некотором подклассе определен набор ключей, то определение ключей в любом его подклассе приводит к расширению для этого подкласса набора ключей суперкласса.

Объекты и литералы

Одним из важнейших отличий объектов от значений является наличие у объекта уникального идентификатора (объекты обладают свойством индивидуальности, или идентифицируемости – identity). Накладные расходы, требуемые для обращения к объекту по его идентификатору с целью получения доступа к базовым значениям данных, могут весьма сильно замедлить работу приложений. Поэтому в модели ODMG допускается описание всех данных в терминах объектов и использование традиционного вида значений, которые в модели называются литеральными значениями. Таким образом, возраст человека может задаваться целочисленным литералом, а не объектом, имеющим свойство возраст. В этом случае значение возраста будет сохраняться как часть структуры данных объекта человек, а не в отдельном объекте. Это, в частности, означает, что объект может входить в состав нескольких других объектов, а литерал – нет. Схема базы данных в модели ODMG главным образом состоит из набора объектных типов, но компонентами этих типов могут быть типы литеральных значений.

Другими словами, объект идентифицируется своим объектным идентификатором (OID – Object Identifier), который полностью отделен от значений компонентов объекта, а литерал полностью идентифицируется значениями своих компонентов.

"Сближение" SQL и ODMG

Появление в стандарте SQL:1999 [] новых возможностей – определяемых пользователями типов данных (User Defined Type, UDT) и типизированных таблиц, которые получили название объектных расширений языка SQL, многими было воспринято как сближение "реляционной" и объектной моделей данных. Этому способствуют особенности терминологии стандартов SQL:1999 и SQL:2003 [], в которых значения UDT временами называют "экземплярами" (instance), различают "инстанциируемые" и "неинстанциируемые" UDT, а строки типизированных таблиц и вовсе иногда называют "объектами".

На "сближение" моделей SQL и ODMG, казалось бы, указывает и возрастающая синтаксическая близость языков запросов SQL и OQL []. Пусть, например, имеется простая концептуальная схема базы данных, представленная в виде диаграммы классов UML (рис. 1).

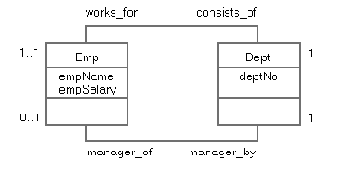

Рис. 1. Диаграмма классов "отделы-служащие"

На этой диаграмме классы Emp ("служащие") и Dept ("отделы") связаны двумя ассоциациями, одна из которых (верхняя) устанавливает двунаправленное соответствие "n-к-одному" между служащими и отделами, в которых они работают, а вторая – взаимнооднозначное соответствие между отделами и их руководителями, которые должны являться служащими.

Понятно, что в соответствии с диаграммой с рис. 1 можно определить как схему объектной базы данных в модели ODMG, так и схему "объектно-реляционной" базы данных в модели SQL. В первом случае могут быть определены атомарные объектные типы Emp и Dept с одноименными экстентами; во втором – структурные UDT Emp_T и Dept_T, а также типизированные таблицы Emp и Dept. Предположим, что требуется найти имена всех руководителей отделов, в которых работает хотя бы один служащий, получающий заработную плату свыше 20000 руб. Тогда мы могли бы получить следующие формулировки запроса на языках OQL и SQL соответственно:

OQL: SELECT DISTINCT Emp.works_for.managed_by.empName FROM Emp WHERE Emp.empSalary > 20000.00 SQL: SELECT DISTINCT Emp>works_for>managed_by>empName FROM Emp WHERE Emp.empSalary > 20000.00

В обоих случаях результатом запроса будет множество символьных строк, представляющих имена руководителей отделов. "Точечная" нотация в OQL-запросе и "стрелочная" нотация в SQL-запросе изображают переходы по ассоциациями исходной диаграммы классов. Условие в OQL-запросе ограничивает множество объектов-служащих в экстенте Emp. Условие в SQL-запросе ограничивает множество строк-служащих в типизированной таблице Emp.

Как кажется, этот пример заставляет придти к выводу, что строка типизированной таблицы SQL является прямым аналогом объекта ODMG, а типизированная таблица SQL – это прямой аналог экстента ODMG. Цель данной статьи состоит в том, чтобы показать, что это сходство является только внешним, чисто синтаксическим. На самом деле, между моделями ODMG и SQL имеются фундаментальные различия, которые невозможно преодолеть путем синтаксических расширений языка.

В основе обеих моделей лежит соответствующая система типов данных. Для обоснования основного утверждения данной статьи необходимо произвести краткий экскурс в системы типов ODMG и SQL.

Система типов SQL

Все допустимые в SQL типы данных, которые можно использовать при определении столбцов (а также переменных языка SQL/PSM и параметров процедур, функций и методов) разбиваются на следующие категории:

точные числовые типы (exact numerics);

приближенные числовые типы (approximate numerics);

типы символьных строк (character strings);

типы битовых строк (bit strings);

типы даты и времени (datetimes);

типы временных интервалов (intervals);

булевский тип (Booleans);

типы коллекций (collection types);

анонимные строчные типы (anonymous row types);

типы, определяемые пользователем (user-defined types);

ссылочные типы (reference types).

К теме данной статьи не относятся особенности "встроенных" типов категорий (1)-(7). Обсудим четыре последние категории. Начиная с SQL:1999, в языке поддерживается возможность использования типов данных, значения которых являются коллекциями значений некоторых других типов. В SQL:1999 были специфицированы только типы массивов. В новом стандарте SQL:2003 появилась спецификация типа мультимножества.

Типы массивов

Любой возможный тип массива получается путем применения конструктора типов ARRAY. При определении столбца, значения которого должны принадлежать некоторому типу массива, используется конструкция dt ARRAY [mc], где dt специфицирует некоторый допустимый в SQL тип данных, а mc является литералом некоторого точного числового типа с нулевой длиной шкалы и определяет максимальное число элементов в значении типа массива (в терминологии SQL:1999 это значение называется максимальной кардинальностью массива). В стандарте SQL:1999 не поддерживались многомерные массивы и массивы массивов. Однако в стандарте SQL:2003 это ограничение было снято, и теперь типом элементов любого типа коллекций может быть любой допустимый в SQL тип данных, кроме самого конструируемого типа коллекции.

Элементам каждого значения типа массива соответствуют их порядковые номера, называемые индексами. Значение индекса всегда должно принадлежать отрезку [1, mc]. Значениями типа массива dt ARRAY [mc] являются все те массивы, состоящие из элементов типа dt, максимальное значение индекса которых cs не превосходит значения mc. При сохранении в базе данных значение типа массива занимает столько памяти, сколько требуется для сохранения cs элементов. Обеспечивается доступ к элементам массива по их индексам. В частности, можно объявить столбец типа INTEGER ARRAY [10] и при вставке строки в соответствующую таблицу задать значение только пятого элемента массива. Тогда в строку будет занесен массив из пяти элементов, причем первые четыре элемента будут содержать неопределенное значение (NULL).

Основными операциями над массивами являются выборка значения элемента массива по его индексу, изменение некоторого элемента массива или массива целиком и конкатенация (сцепление) двух массивов. Кроме того, для любого значения типа массива можно узнать значение его cs.

Типы мультимножеств

При определении столбца таблицы типа мультимножества используется конструкция dt MULTISET, где dt задает тип данных элементов конструируемого типа мультимножеств. Значениями типа мультимножеств являются мультимножества, т.е. неупорядоченные коллекции элементов одного и того же типа, среди которых допускаются дубликаты. Например, значениями типа INTEGER MULTISET являются мультимножества, элементами которых являются целые числа. Примером такого значения может быть мультимножество {12, 34, 12, 45, -64}.

В отличие от массива, мультимножество является неограниченной коллекцией; при конструировании типа мультимножеств не указывается предельная кардинальность значений этого типа. Однако это не означает, что возможность вставки элементов в мультимножество действительно не ограничена; стандарт всего лишь не требует наличия границы. Ситуация аналогична той, которая возникает при работе с таблицами, для которых в SQL не объявляется максимально допустимое число строк.

Для типов мультимножеств поддерживаются операции для преобразования типа значения-мультимножества к типу массивов или другому типу мультимножеств с совместимым типом элементов (операция CAST), для удаления дубликатов из мультимножества (функция SET), для определения числа элементов в заданном мультимножестве (функция CARDINALITY), для выборки элемента мультимножества, содержащего в точности один элемент (функция ELEMENT). Кроме того, для мультимножеств обеспечиваются операции объединения (MULTISET UNION), пересечения (MULTISET INTERSECT) и определения разности (MULTISET EXCEPT). Каждая из операций может выполняться в режиме с сохранением дубликатов (режим ALL) или с устранением дубликатов (режим DISTINCT).

Расширенные в SQL:2003 возможности работы с типами коллекций являются принципиально важными. Даже при наличии определяемых пользователями типов данных (см. ниже) и типов массивов SQL:1999 не предоставлял полных возможностей для преодоления ограничения "плоских" таблиц, исторически присущего реляционной модели данных вообще и SQL в частности. После появления конструктора типов мультимножеств и устранения ограничений на тип данных элементов коллекции, это историческое ограничение полностью ликвидировано. Мультимножество, типом элементов которого является анонимный строчный тип (см. ниже) является полным аналогом таблицы. Тем самым, в базе данных допускается произвольная вложенность таблиц. Возможности выбора структуры базы данных безгранично расширяются.

Анонимные строчные типы

Анонимный строчный тип – это конструктор типов ROW, позволяющий производить безымянные типы строк (кортежей). Любой возможный строчный тип получается путем использования конструктора ROW. При определении столбца, значения которого должны принадлежать некоторому строчному типу, используется конструкция ROW (fld1, fld2, …, fldn ), где каждый элемент fldi, определяющий поле строчного типа, задается в виде тройки fldname, fldtype, fldoptions. Подэлемент fldname задает имя соответствующего поля строчного типа. Подэлемент fldtype специфицирует тип данных этого поля. В качестве типа данных поля строчного типа можно использовать любой допустимый в SQL тип данных, включая типы коллекций, определяемые пользователями типы и другие строчные типы. Необязательный подэлемент fldoptions может задаваться для указания применяемого по умолчанию порядка сортировки, если соответствующий подэлемент fldtype указывает на тип символьных строк, а также должен задаваться, если fldtype указывает на ссылочный тип (см. ниже). Степенью строчного типа называется число его полей.

Типы, определяемые пользователем

Эта категория типов данных (вернее, подкатегория структурных UDT) наиболее тесно связана с "объектными" расширениями языка SQL. Более подробно мы обсудим структурные UDT в следующем подразделе статьи, а здесь для полноты картины приведем беглый набросок. В SQL поддерживаются две разновидности UDT.

Индивидуальные типы (Distinct Types). Можно определить долговременно хранимый, именованный тип данных, опираясь на единственный предопределенный тип. Например, можно определить индивидуальный тип данных PRICE, опираясь на тип DECIMAL (5, 2). Тогда значения типа PRICE представляются точно так же, как и значения типа DECIMAL (5, 2). Однако в SQL:1999 индивидуальный тип не наследует от своего опорного типа набор операций над значениями. Например, чтобы сложить два значения типа PRICE требуется явно сообщить системе, что с этими значениями нужно обращаться как со значениями типа DECIMAL (5, 2). Другая возможность состоит в явном определении методов, функций и процедур, связанных с данным индивидуальным типом. Похоже, что в будущих версиях стандарта появятся и другие, более удобные возможности.

Структурные типы (Structured Types). Соответствующие возможности SQL: 1999 позволяют определять долговременно хранимые, именованные типы данных, включающие один или более атрибутов любого из допустимых в SQL типа данных – в том числе, другие структурные типы, типы коллекций, строчные типы и т.д. Стандарт SQL не накладывает ограничений на сложность получаемой в результате структуры данных, однако не запрещает устанавливать такие ограничения в реализации. Дополнительные механизмы определяемых пользователями методов, функций и процедур позволяют определить поведенческие аспекты структурного типа.

Ссылочные типы

Эта категория типов данных имеет смысл только в контексте "объектных" расширений языка SQL, и мы снова отложим подробное обсуждение этого механизма до следующих подразделов и обсудим его здесь очень коротко. Обеспечивается механизм конструирования типов (ссылочных типов), которые используются в качестве типа специального столбца некоторого вида таблиц (типизированных таблиц), а также в качестве типов обычных столбцов таблиц, атрибутов структурных UDT, переменных и параметров. Фактически, значения ссылочного типа указывают на строки соответствующей типизированной таблицы. Более точно, каждой строке типизированной таблицы приписывается уникальное значение (нечто вроде первичного ключа, назначаемого системой или приложением), которое может использоваться в методах, определенных для табличного типа, для уникальной идентификации строк соответствующей таблицы. Эти уникальные значения называются ссылочными значениями, а их тип – ссылочным типом. Ссылочный тип может содержать только те значения, которые действительно ссылаются на экземпляры указанного типа (т.е. на строки соответствующей типизированной таблицы).

Обратим внимание читателей на то, что все категории типов SQL, кроме ссылочных типов и, частично, структурных UDT содержат совершенно традиционные типы данных, никаким образом не связанные с объектной парадигмой ODMG. Каждый тип можно использовать при спецификации столбцов таблицы, и со значениями этих столбцов можно работать через операции соответствующего типа. Однако структурные UDT и связанные с ними ссылочные типы нагружаются в стандарте SQL некоторым особым смыслом, который объявляется "объектным". Об этом мы и будем говорить далее.

Сопоставление моделей

В качестве аналога объекта в смысле модели ODMG в модели SQL выступает "экземпляр" структурного UDT, или строка типизированной таблицы, ассоциированной с этим UDT. Покажем, что эта аналогия является поверхностной и неточной. Действительно, в модели ODMG объект создается конструктором некоторого объектного типа. Объект обладает свойством индивидуальности (identity), которое выражается в том, что при создании объекта ему присваивается уникальный идентификатор (OID), отличающий его от любого другого объекта любого объектного типа. OID является внешней характеристикой объекта, значение OID не является частью состояния объекта. Объекты в модели ODMG больше всего похожи на динамические переменные в языках программирования; конструктор объектного типа похож на оператор new, создающий динамическую переменную соответствующего типа; OID, по своей сути, напоминает указатель на динамическую переменную. Операция разыменования в модели ODMG кажется аналогичной операции взятия значения элемента структуры по прямому адресу соответствующей структурной переменной.

Объекты ODMG индивидуальны и в том смысле, что каждый из них существует независимо от других, представляя собой независимо идентифицируемый (адресуемый) контейнер данных. Объекты, относящиеся к общему объектному типу, могут объединяться в коллекции. Объект может входить в несколько различных коллекций, и может не входить ни в одну коллекцию; это возможно исключительно за счет наличия OID, уникально представляющего объект. В модели ODMG экстент класса введен как дополнительное и необязательное понятие. То же можно сказать и про возможность указания возможного ключа класса: это понятие не является фундаментальным и вводится по техническим соображениям. Фундаментальными основами модели ODMG является система типов (включая, конечно, типы коллекций) и OID.

Разработчики стандарта SQL утверждают, что и "объекты" SQL обладают свойством индивидуальности. Они обосновывают это тем, что строки типизированных таблиц обязательно различаются значениями самоссылающегося столбца. Другими словами, утверждается, что значение самоссылающегося столбца "экземпляра" структурного UDT (т.е. строки типизированной таблицы, ассоциированной с этим UDT) является аналогом OID. Действительно имеется некоторое сходство: ссылочные значения могут автоматически генерироваться системой при образовании нового "экземпляра" структурного UDT (вставке новой строки в типизированную таблицу), и система гарантирует уникальность каждого ссылочного значения.

Но первое важнейшее различие состоит в том, что в модели ODMG OID является внешней характеристикой объекта, не отражающейся в его состоянии, а ссылочное значение "экземпляра" структурного UDT в модели SQL является явным компонентом этого "экземпляра" (оно сохраняется в отдельном столбце типизированной таблицы). Если OID можно трактовать как абстракцию указателя, который можно использовать для прямой адресации объекта как контейнера значений (подобно тому, как производится доступ к переменной через указатель в языках программирования), то ссылочное значение в SQL можно использовать только для ассоциативной адресации (по совпадению ссылочного значения) соответствующей строки в указанной типизированной таблице (отсюда потребность в разделе SCOPE при объявлении местоположения ссылочного типа). "Экземпляры" структурного UDT в модели SQL не являются независимыми контейнерами значений; контейнером является типизированная таблица, которая представляет собой аналог именованной переменной, содержащей в каждый момент времени некоторое значение-множество с элементами-значениями соответствующего структурного UDT. Cтрока типизированной таблицы является элементом этого значения-множества. Таким образом, "экземпляр" структурного UDT в модели SQL – это совсем не объект в смысле ODMG.

Далее, в модели ODMG один объект может входить в несколько коллекций (в том числе, в экстент своего объектного типа). Нет какой-либо одной выделенной коллекции, все они образуются за счет наличия OID как полномочного внешнего представителя объекта. Запросы на языке OQL можно адресовать к любой коллекции (и к индивидуальному объекту, если известен его OID). Типизированную таблицу в модели SQL нельзя считать аналогом экстента объектного типа по двум причинам. Во-первых, можно создать несколько типизированных таблиц, ассоциированных с одним структурным UDT (этот довод не очень сильный, поскольку экстентом можно было бы считать объединение значений всех таких типизированных таблиц). Более важно то, что типизированная таблица в SQL содержит не множество объектов (т.е. OID), а множество значений структурного UDT. Конечно, в SQL можно построить коллекцию ссылочных значений строк типизированной таблицы, но к этой коллекции нельзя адресовать запросы. Другими словами, типизированная таблица в модели SQL – это совсем не экстент в смысле ODMG.

По нашему мнению, рассмотренный материал позволяет сделать вывод о том, что "объектная" модель SQL является всего лишь синтаксической надстройкой над традиционной "реляционной" моделью данных. Различия моделей SQL и ODMG гораздо более серьезны, чем синтаксическое сближение языков запросов SQL и OQL.

В заключение статьи сделаем два замечания. Во-первых, целью этой статьи не являлась критика подходов SQL и/или ODMG к организации баз данных (хотя, конечно же, такая критика возможна и, наверное, полезна). У обоих подходов имеются убежденные сторонники и противники, и эта статья написана не для них. Мы хотели лишь разъяснить реальное положение дел для людей, которые все еще надеются на возможность совершения чудес и, в частности, ожидают появления систем управления базами данных, действительно сочетающих традиционные возможности SQL с преимуществами ODMG. Похоже, что это не произойдет.

Во-вторых, еще до написания этой статьи в адрес автора звучала критика относительно завышения им роли OID в объектных моделях данных. В критических замечаниях указывалось, что на уровне модели фундаментальным абстрактным свойством является индивидуальность (identity) объектов, а OID – это техническая реализация поддержки индивидуальности. Возможно, эта критика была бы справедливой, если бы рассуждения велись в академической манере, не привязываясь к конкретной спецификации. Однако в этой статье обсуждалось соотношение модели SQL с конкретной объектной моделью ODMG 3.0. И вот цитата из [] (стр. 17):

"Поскольку у всех объектов имеются идентификаторы, любой объект можно отличить ото всех других объектов в его домене хранения. … Все идентификаторы в объектной модели ODMG являются взаимно уникальными. Представление индивидуальности объекта называется его объектным идентификатором".

Структурные UDT

В синтаксической конструкции определения структурного UDT присутствуют следующие основные компоненты (некоторые из которых являются необязательными):

имя;

имя супертипа;

набор атрибутов;

набор сигнатур методов;

спецификация ссылочного типа;

признак инстанциируемости.

При определении структурного UDT можно использовать одиночное наследование. Если в определении UDT присутствует раздел подтипизации, то в нем указывается имя ранее определенного UDT, атрибуты и методы которого будут наследоваться определяемым структурным типом. Поддерживается полиморфизм по включению: любое значение любого подтипа трактуется как значение любого супертипа этого подтипа.

Структурные типы, определяемые без использования наследования, называются максимальными супертипами (поскольку у любого из таких типов супертип отсутствует). В определениях максимального структурного супертипа обязан присутствовать раздел представления, в котором специфицируются атрибуты. Имя определяемого атрибута должно отличаться от имен всех других атрибутов определяемого типа, включая имена атрибутов, наследуемых от супертипа, и имена атрибутов типа данных определяемого атрибута. Тип данных может быть любым допустимым в SQL типом данных (включая конструируемые типы ARRAY, MULTISET и ROW, а также UDT), кроме самого определяемого структурного типа и его супертипов.

Можно определить инстанциируемый (instantiable) или неинстанциируемый (not instantiable) структурный тип. Для неистанциируемого типа не определяется конструктор, и поэтому невозможно создать значение этого типа. Поэтому такие типы применимы только для определения инстанциируемых подтипов. Назначение неинстанциируемых типов состоит в моделировании абстрактных концепций, на которых основываются более конкретные концепции. Неинстанциируемые типы могут быть типами атрибутов других структурных типов, типами столбцов, переменных и т.д. Однако в соответствующем местоположении всегда должно находиться либо значение инстанциируемого подтипа данного неинстанциируемого типа, либо неопределенное значение. При отсутствии явной спецификации по умолчанию тип считается инстанциируемым.

Все, что говорилось до сих пор в этом подразделе по поводу структурных UDT, не имеет никакой "объектной" специфики. Определенный пользователем структурный тип устроен как самый обычный тип: он обладает множеством значений и набором операций, а роль литералов играет метод-конструктор. Но у структурных UDT в SQL имеется одна особенность: при определении любого UDT автоматически образуется соответствующий ссылочный тип (ref type), причем можно явно указать, каким образом устроены значения этого типа. В "объектной" модели SQL значения ссылочного типа претендуют на роль аналога OID модели ODMG. Чтобы пояснить смысл спецификации ссылочного типа, забежим немного вперед и немного поговорим о типизированных таблицах, поскольку значения ссылочного типа имеют смысл только в этом контексте.

Типизированная таблица определяется на некотором ранее определенном структурном UDT, и атрибуты этого UDT становятся столбцами таблицы. Кроме того, у типизированной таблицы создается дополнительный "самоссылающийся" (self-referensing) столбец, содержащий значения соответствующего ссылочного типа. В "объектной" модели SQL утверждается, что строки типизированных таблиц обладают всеми характеристиками объектов в объектно-ориентированных системах, включая уникальные идентификаторы (значения ссылочного типа), которые могут использоваться для ссылок из других компонентов среды.

В SQL:1999 поддерживаются три различных механизма присваивания уникальных идентификаторов экземплярам структурных типов, ассоциированных с типизированными таблицами (для всех строк таблицы, ассоциированной с данным структурным типом, используется один и тот же механизм). Уникальные идентификаторы экземпляров структурного типа (значения самоссылающегося столбца) могут представлять собой следующее:

значения, генерируемые системой автоматически;

значения некоторого встроенного типа SQL, которые должны генерироваться приложением при сохранении экземпляра структурного типа как строки типизированной таблицы;

значения, порождаемые из одного или нескольких атрибутов структурного типа.

Раздел спецификации ссылочного типа может присутствовать только в определении максимального структурного супертипа, т.е. соответствующая спецификация наследуется всеми подтипами этого супертипа. При отсутствии в определении супертипа явного раздела спецификации ссылочного типа по умолчанию предполагается автоматическая генерация ссылочных значений. Если в определении структурного типа указывается, что значения ссылочного типа будут генерироваться приложением, то в определении структурного типа должны присутствовать и спецификации преобразования ссылочных значений. Эти спецификации используются для преобразования поставленных приложением значений встроенного типа в значения, требуемые для реального выполнения ссылок на строки типизированной таблицы, и обратного преобразования.

Заметим, что хотя в SQL допускается использование ссылочного типа при определении столбца любой таблицы, атрибута структурного UDT, переменной или параметра, реальное применение ссылки (через операцию разыменования) для доступа к соответствующему "объекту" возможно только в том случае, когда при спецификации местоположения данных ссылочного типа указывается раздел SCOPE, своего рода область видимости "объектов", на которые указывают ссылки. Поскольку в качестве такой области видимости задается типизированная таблица, отложим более подробное обсуждение этого вопроса до конца следующего подраздела.

Связи

В большинстве объектных систем связи неявно моделируются как свойства, значениями которых являются объекты. Например, если служащий работает в некотором отделе, то у каждого объекта-служащего должно иметься свойство, которое можно назвать worksFor, значением которого является соответствующий объект-отдел. Возникает проблема, если у объекта-отдела имеется свойство, которое затрагивает множество служащих этого отдела (например, consists_of – множество, включающее все объекты служащих данного отдела). Эти два свойства являются несвязными, и поддержка их согласованности может вызывать значительную программистскую проблему.

В модели ODMG, подобно диаграммам классов UML, различаются два вида свойств – атрибуты и связи. Атрибутами называются свойства объекта, значение которых можно получить по OID объекта, но не наоборот. Значениями атрибутов могут быть и литералы, и объекты, но только тогда, когда не требуется обратная ссылка. Связи – это инверсные свойства. В этом случае значением свойства может быть только объект, поскольку литеральные значения не обладают свойствами. Поэтому возраст служащего обычно моделируется как атрибут, а компания, в которой работает служащий, – как связь.

При определении связи должна быть определена ее инверсия. В приведенном выше примере, если worksFor определяется как связь, должно быть явно указано, что инверсией является свойство consists_of объекта-отдела, а при определении consists_of должна быть указана инверсия worksFor. После этого система баз данных должна поддерживать согласованность связанных данных, что позволяет сократить объем работы программистов приложений и повысить надежность их программ. Если в объекте-отделе свойство consists_of не требуется, то свойство объекта-служащего works_for может быть атрибутом.

Типизированные таблицы

Хотя типизированные таблицы являются важнейшим элементом "объектной" модели SQL, с точки зрения синтаксиса оператор определения типизированной таблицы представляет собой частный случай оператора создания базовой таблицы CREATE TABLE. Первой существенной особенностью оператора создания типизированной таблицы является обязательное наличие раздела, в котором указывается имя ранее определенного структурного типа. Строки типизированной таблицы называются "экземплярами" структурного типа, ассоциированного с таблицей.

Далее, при определении типизированной таблицы можно объявить ее подтаблицей некоторой другой типизированной таблицы. Супертаблица должна быть ассоциирована со структурным типом, являющимся непосредственным супертипом определяемой подтаблицы. В максимальной супертаблице (типизированной таблице, не имеющей супертаблицы) образуются столбцы, соответствующие атрибутам структурного UDT, с которым ассоциирована эта таблица (а также дополнительный "самоссылающийся" столбец). Каждый столбец указанной супертаблицы наследуется подтаблицей; наследуются и характеристики столбцов супертаблицы – значения по умолчанию, ограничения целостности и т.д. Эти столбцы называются унаследованными столбцами подтаблицы, и они соответствуют атрибутам UDT подтаблицы, унаследованным от UDT супертаблицы. Кроме того, подтаблица будет содержать по одному столбцу для каждого собственного атрибута ассоциированного структурного типа. Такие столбцы подтаблицы называются заново определенными.

Как это принято в SQL, столбцы типизированной таблицы имеют порядковые номера. При этом унаследованные столбцы нумеруются до заново определенных столбцов и имеют те же номера, которые имели столбцы супертаблицы.

В определении типизированной таблицы разрешается указывать табличные ограничения целостности. Если определяется максимальная супертаблица, то в ее определении допускается спецификация первичного ключа. В определении типизированной таблицы могут также содержаться спецификации ссылочных ограничений целостности. Ссылки могут вести как на типизированную, так и на обычную таблицу.

В определении максимальной супертаблицы должна присутствовать спецификация "самоссылающегося" столбца, и самоссылающийся столбец, определенный в максимальной супертаблице, наследуется любой ее подтаблицей. Как отмечалось в предыдущем подразделе, при определении любого максимального структурного супертипа явно или неявно задается спецификация ссылочного типа, и спецификация ссылочного типа наследуется всеми подтипами этого супертипа. При определении максимальной типизированной супертаблицы необходимо дополнительно указать соответствующую спецификацию самоссылающегося столбца (в этой спецификации, по сути, повторяются правила генерации значений ссылочного типа; она логически избыточна, и, по всей вероятности, в следующих версиях стандарта SQL требование спецификации самоссылающегося столбца будет ослаблено).

Наконец, в определении типизированной таблицы могут задаваться опции столбцов. Опции столбца можно указывать только для заново определенных столбцов, для унаследованных столбцов это не допускается. Можно указывать значение столбца по умолчанию, ограничения столбца, но в контексте этой статьи наиболее важным является раздел SCOPE. Этот раздел может входить в опции только заново определяемого столбца с типом REF.

Как отмечалось в конце предыдущего подраздела, раздел SCOPE может присутствовать в спецификации любого местоположения ссылочного типа. Поэтому стоит рассмотреть эту тему в общем виде. Для объявления местоположения ссылочного типа используется следующий синтаксис:

REF (UDT_name) [SCOPE table_name]

UDT_name должно задавать имя структурного UDT, на "экземпляры" которого будут указывать значения ссылочного типа. REF-тип может использоваться к качестве типа атрибута структурного типа, и в этом случае тип с именем UDT_name может быть тем же самым, что и определяемый структурный тип. Во всех остальных случаях UDT_name должно являться именем некоторого существующего структурного типа. В необязательном разделе SCOPE задается имя типизированной таблицы table_name. Ассоциированным структурным типом этой таблицы должен быть тип с именем UDT_name.

Если местоположение объявлено с указанием раздела SCOPE, над содержащимися в нем ссылочными значениями можно выполнять операции разыменования (взятия значения указанного атрибута "объекта", на который ведет ссылка, т.е. взятия значения указанного столбца той строки типизированной таблицы, значение самоссылающегося столбца которой совпадает со значением ссылки). Кроме того, в стандартах SQL:1999/2003 определены операции вызова метода "объекта" по ссылке (т.е. вызова метода структурного UDT, ассоциированного с указанной в разделе SCOPE типизированной таблицы, для значения, находящегося в соответствующей строке этой таблицы) и разрешения ссылки (т.е. взятия всего структурного значения, находящегося в соответствующей строке типизированной таблицы).

В соответствии со спецификациями SQL:1999 при объявлении местоположения ссылочного типа с разделом SCOPE можно было дополнительно потребовать от системы поддержки целостности ссылок, т.е. гарантирования того, что в местоположении никогда не будет содержаться ссылочное значение, для которого в типизированной таблице, указанной в разделе SCOPE, не найдется строка с таким же значением самоссылающегося столбца. В стандарте SQL:2003 эта возможность исключена, поскольку спецификации SQL:1999 были неточны. Скорее всего, исправленный вариант соответствующих конструкций появится в следующей версии стандарта.

Наконец, заметим, что если раздел SCOPE включается в определение атрибута структурного UDT, то в опциях столбца типизированной таблицы, соответствующего данному атрибуту, раздел SCOPE присутствовать не может – это считается синтаксической ошибкой.

Форматирование кода и визуальное представление

Существует довольно большой набор средств форматирования SQL-кода. В их числе: Query Designer, входящий в состав SQL Server Management Studio - для форматирования достаточно скопировать запрос и активизировать панель визуального представления. Из средств сторонних разработчиков можно привести в качестве примера SQL Refactor компании Red Gate Software и QueryCommander - бесплатный инструмент с открытым кодом. Основные различия указанных средств - в разных стандартах форматирования, к которым они приводят исходные запросы и в возможности изменить это параметрами настроек.

Ий признак

Невозможность визуального представления запроса. В качестве инструмента проверки на соответствие данному признаку можно предложить Query Designer из MS SQL Server. Наверное очевидно, что визуальное представление запроса помогает пониманию его структуры. Состав критичных конструкций языка SQL для этого признака можно взять из документации по SQL Server (Books Online, статья «Query Designer Considerations for SQL Server Databases»). В частности, таковой является конструкция UNION.

Img2.shtml

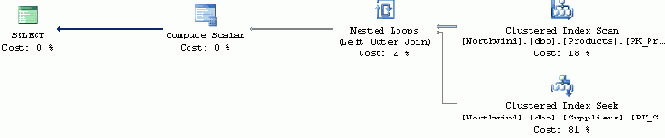

Рис. 2. План выполнения запроса из листинга 4.

Img3.shtml

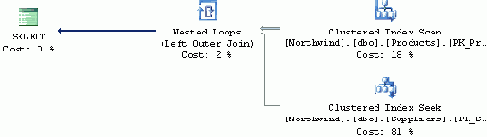

Рис. 3. План выполнения модифицированного запроса из листинга 5

Img4.shtml

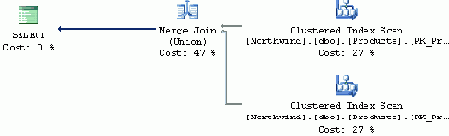

Рис. 4. План выполнения запроса с UNION (из листинга 8)

Избавление от подзапросов

Часто причиной появления в коде подзапроса связано с переносом практики работы с циклами в алгоритмических языках и неумением думать в терминах теории множеств. Простейший случай может выглядеть следующим образом:

SELECT Products.ProductName, Products.QuantityPerUnit, Products.UnitPrice, (SELECT CompanyName FROM Suppliers WHERE Suppliers.SupplierID = Products.SupplierID) AS CompanyName FROM Products

Листинг 4. Простейший пример использования связанного подзапроса

Того же результата можно добиться и без использования подзапроса:

SELECT Products.ProductName, Products.QuantityPerUnit, Products.UnitPrice, Suppliers.CompanyName FROM Products LEFT OUTER JOIN Suppliers ON Suppliers.SupplierID = Products.SupplierID

Листинг 5. Вариант модификации запроса из листинга 4.

При рассмотрении планов выполнения запросов, видно, что планы выполнения обоих запросов практически одинаковые. План для исходного запроса на одно действие короче, но в процентном соотношении различие составляет менее 1%. Здесь нужно принимать во внимание, что оптимизаторы современных СУБД достаточно эффективно «разгоняют» простые запросы со связанными подзапросами. Для более сложных запросов разница может быть существеннее.

Большинство ситуаций, встречающихся в реальных запросах, сложнее, тем не менее, в модифицированном запросе должен будет появиться JOIN с таблицей (таблицами) из подзапросов. При использовании агрегатных функций в подзапросе - они перейдут в основной запрос, к которому будет добавлено предложение GROUP BY (см. листинги 6,7).

SELECT OrderDate, ShipName, (SELECT SUM(UnitPrice*Quantity) FROM OrderDetails WHERE OrderDetails.OrderID = Orders.OrderID) AS OrderSum FROM Orders

Листинг 6. Пример SELECT-команды с агрегатной функцией в подзапросе

SELECT Orders.OrderDate, Orders.ShipName, SUM(OrderDetails.UnitPrice*OrderDetails.Quantity) AS OrderSum FROM Orders LEFT OUTER JOIN OrderDetails ON OrderDetails.OrderID = Orders.OrderID GROUP BY Orders.OrderID, Orders.OrderDate, Orders.ShipName

Листинг 7. Вариант модификации запроса из листинга 6.

Избавление от UNION

Наиболее простым примером использования UNION, от которого можно избавиться, является цепочка предложений UNION, основанных на одной и той же базовой таблице. Примеры исходного запроса и преобразованного приведены в листингах 8,9.

SELECT ProductID, ProductName, UnitPrice FROM Products WHERE ProductName LIKE 'A%'

UNION

SELECT ProductID, ProductName, UnitPrice FROM Products WHERE UnitPrice <= 40

Листинг 8.Запрос с UNION на основе одной базовой таблице

SELECT ProductID, ProductName, UnitPrice FROM Products WHERE ProductName LIKE 'A%' OR UnitPrice <= 40

Листинг 9. Модифицированный запрос (замена UNION на OR)

Очевидно, что модифицированный запрос имеет более простой дизайн. Для наглядной иллюстрации критичности использования UNION, ниже приведены планы выполнения этих запросов.

Рис. 5. План выполнения запроса после замены UNION на OR

В некоторых ситуациях в использовании UNION нет необходимости и достаточно более производительного предложения UNION ALL (при его выполнении не происходит объединения повторяющихся строк).

Литература:

1.	Кен Ауэр, Рой Миллер. Экстремальное программирование: постановка процесса.
2.	Мартин Фаулер. Рефакторинг: улучшение существующего кода.
3.	Джо Селко. Стиль программирования Джо Селко на SQL.

Методы модификации запросов

Для минимизации риска Мартин Фаулер[] рекомендует проводить рефакторинг «маленькими шажочками», осуществляя проверку результата после каждого из них. Часть его книги составляет каталог методов рефакторинга - попытка классифицировать и описать наиболее часто встречающиеся модификации кода (предназначенные, прежде всего, для объектно-ориентированного программирования). Подобный каталог можно составить и для SQL. Ниже, в качестве примера, приведены четыре метода рефакторинга для наиболее простых ситуаций.

Ой признак

Точно так же, как и для алгоритмических языков, проблемой, с точки зрения дизайна и сопровождения, является наличие дублирующего кода.

Устранение этих двух недостатков (1-го и 2-го признака), скорее всего не изменит скорость выполнения запроса, но поможет лучшему пониманию его структуры и упростит внесение дальнейших изменений.

Следующие признаки «плохих» запросов будут связаны уже с их структурой. Поскольку все они определяются через наличие некоторых конструкций языка SQL, то воспринимать их нужно с оговоркой, что использование данных конструкций в запросе не является безальтернативным и от них можно избавиться.

Практически любой разработчик

Прежде чем заниматься переделкой кода, для начала надо четко определить, чем он плох, к чему надо стремиться, какими характеристиками должен обладать «совершенный запрос». Ниже предлагается ряд признаков «плохого» кода, при этом подразумевается, что по функциональности запрос уже нас устраивает и выдает в точнсти те данные, которые требуются.

Программные средства рефакторинга SQL

Действия программиста, выполняемые при проведении рефакторинга, можно поделить на 3 группы: форматирование кода, непосредственное применение методов рефакторинга - преобразований кода и проверку того, что конечный запрос не отличается от исходного по набору возвращаемых данных. Частично эти действия могут быть автоматизированы, точно так же, как они автоматизируются для ряда объектно-ориентированных языков программирования. Ниже приведен краткий обзор средств, которые могут быть использованы для рефакторинга SQL-запросов. Обзор не претендует на полноту и ориентирован, в основном, на программные инструменты, входящие в состав средств разработки компании Microsoft или дополняющие их.

Программы для рефакторинга запросов

Автору статьи не удалось найти средства, автоматизирующие непосредственно проведение рефакторинга SQL-кода. Единственный программный продукт, который претендует на эту роль (по крайней мере - по названию) - SQL Refactor, предлагает только возможности форматирования кода, выделение части SQL-кода в качестве хранимой процедуры и разбиение предложения CREATE TABLE на две части (с разделением уже существующих колонок между двумя таблицами). Никаких сервисов по модификации структуры запросов не предлагается.

Unit-тестирование для SQL-запросов

В экстремальном программировании практика проведения рефакторинга тесно связана с практикой написания тестов модулей, или unit-тестов. Основная аргументация связи этих практик - невозможность смело переделывать работающий код, если нет механизмов быстрой проверки того, что внесенные изменения его не испортили. В принципе, вполне возможно написание unit-тестов средствами, приспособленными для тестирования программ алгоритмических языков (jUnit, csUnit, встроенными механизмами написания unit-тестов в MS Visual Studio 2005). В случаях, если запросы пишутся для серверных компонентов, обеспечивающих доступ к базам данных, эти тесты могут вполне органично вписываться в общую систему тестирования этих компонентов. При этом необходимо учитывать особенность тестирования запросов: нужны механизмы сравнения наборов данных, а не отдельных значений. Удалось найти всего три средства построения unit-тестов, связанных с тестированием SQL-запросов: SQLUnit, DbUnit и TSQLUnit. Все три средства являются узкоспециализированными: DbUnit и SQLUnit исходно ориентированы на Java-разработчиков, TSQLUnit - требует написания unit-тестов на языке Python. Из них только в DbUnit есть функция сравнения наборов данных, в двух оставшихся - такая возможность отсутствует.

Выделение пользовательской функции

Мотивом для проведения такого рефакторинга является частое использование некоторых стандартных вычислений, встречающееся в рамках одного запроса или группы запросов. Пример: расчет первого числа месяца для некоторой даты на языке SQL:

DATEADD(dd, 1-DAY(@date), @date)

Понятно, что запись не является особо сложной или громоздкой, но, тем не менее, ее многократное использование не способствует улучшению читаемости кода. Если поместить этот расчет в функцию, ее вызов будет выглядеть так:

FirstDayOfMonth(@date)

Такая запись уже не требует написания комментария (лучшая документация для исходного кода - это он сам).

Выделение представления

Это преобразование может быть оправдано как для повторяющегося участка кода, встречающегося в группе запросов, так и для отдельного запроса. Информативное имя представления также повысит читаемость кода. Особенностью данной модификации является то, что выделяемый участок кода не будет неразрывным в исходном запросе. В листинге 3 цветовым выделением обозначены фрагменты кода, которые необходимо перенести в представление, содержащее информацию таблиц Order и OrderDetails.

FROM Suppliers INNER JOIN Products ON Suppliers.SupplierID = Products.SupplierID INNER JOIN OrderDetails ON Products.ProductID = OrderDetails.ProductID INNER JOIN Orders ON OrderDetails.OrderID = Orders.OrderID

WHERE (OrderDetails.Discount = 0) AND (Orders.OrderDate > '06/11/1996')

Листинг 3.Фрагменты кода, формирующие представление.

Эта особенность требует проведения значительного количества мелких действий при осуществлении подобного преобразования вручную.

Ый признак

Код может быть «плохо оформлен», в этом случае его сложно понимать, соответственно - сложно переделывать. Для разработчика это должно означать несоответствие оформления запроса некоторым правилам, стандарту кодирования. Если не рассматривать правила именований объектов баз данных (считается, что схему данных изменить нельзя), то стандарт кодирования должен описывать, как должен быть отформатирован запрос (отступы, пробелы, длина строк…) и как должны именоваться объявляемые в его рамках переменные и алиасы (псевдонимы). Сюда же можно отнести требование использования только стандартных ключевых слов языка SQL и только в несокращенной форме.

Наглядно пользу форматирования кода можно продемонстрировать на следующем примере - листинг 1.

SELECT Suppliers.CompanyName, Products.ProductName, Products.QuantityPerUnit, Products.UnitPrice, OrderDetails.UnitPrice, OrderDetails.Quantity, OrderDetails.Discount, Orders.OrderDate, Orders.ShipName FROM Suppliers INNER JOIN Products ON Suppliers.SupplierID = Products.SupplierID INNER JOIN OrderDetails ON Products.ProductID = OrderDetails.ProductID INNER JOIN Orders ON OrderDetails.OrderID = Orders.OrderID WHERE (OrderDetails.Discount = 0) AND (Orders.OrderDate > '06/11/1996')

Листинг 1.Пример неформатированного запроса.

Тот же запрос после обработки может выглядеть так:

Листинг 2. Запрос после проведения форматирования.

Наличие в запросе медленно работающих конструкций. В качестве примера можно привести использование связанных подзапросов. Избавление от подзапросов помимо увеличения скорости выполнения запроса, в большинстве случаев улучшит его читаемость. Предложения UNION также относятся к медленно работающим, т.к. в них требуется отбрасывать избыточные дубликаты [].

Невозможность построения на основе запроса индексированного представления. Если забежать вперед и предположить, что, несмотря на все ухищрения, запрос работает недостаточно быстро, то следующим способом его ускорить можно предложить получение требуемых данных на основе индексированного представления. Перечень ограничений можно опять же получить из документации SQL Server (Books Online, статья «Creating an Indexed View»). В «черный список» снова попали подзапросы и UNION, а также:

предложение TOP; предложение ORDER BY внешние соединения использование ключевого слова DISTINCT …

Соответствие всем этим требованиям - конечно же, очень сильное ограничение. Естественно, что далеко не все запросы можно перестроить в соответствие с ними. Важно, чтобы программист понимал критичность использования некоторых конструкций с точки зрения производительности и дизайна кода. Во многих ситуациях реально из запроса выделить часть, удовлетворяющую ограничениям индексированного представления и построить индексированный view только для этой части.

к проведению модификации существующего кода

Подход к проведению модификации существующего кода вполне оправдывает себя в применении к SQL-запросам. К сожалению, на сегодняшний день выбор средств автоматизации рефакторинга SQL весьма скуден, а имеющиеся средства недостаточно функциональны. Это скорее всего связано с тем фактом, что XP зародилось в среде разработчиков, программирующих преимущественно на объектно-ориентированных языках и специфичностью характера проведения рефакторинга для SQL-кода.
