Регулятор XY Surround Pan
XY Surround Pan реализован в виде виртуального джойстика, который имеется в отдельной секции XY Pan на всех Input-каналах и Return-каналах (рис. 1.157).
Рис. 1.157. Регулятор XY Surround Pan
Для того чтобы воспользоваться регулятором Surround-панорамы, нужно выполнить Surround-маршрутизацию на Output-каналах в секции XY Pan Assign (рис. 1.158).

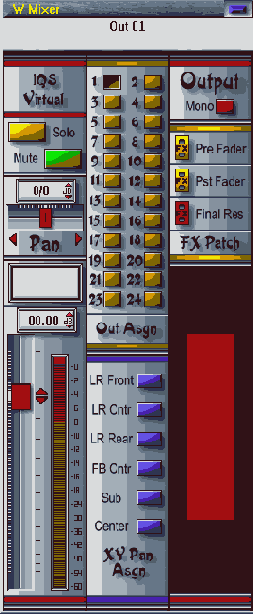

Рис. 1.158. Surround-маршрутизация
Отметим, что для полноценного использования Surround-маршрутизации необходимо многоканальное оборудование, обеспечивающее нужное количество мастер-каналов.
Мастер-каналы нужно распределить в соответствии с форматом системы пространственного звука.
Примечание
Например, для Dolby Digital 5.1 может быть выделено три мастер-канала: L и R (1 канал), Ls и Rs (2 канал), С и LFE (3 канал).
Кнопки LR Front, LR Cntr, LR Rear, FB Cntr, Sub и Center в секции XY Pan Asgn каждого Output-канала предназначены для назначения маршрутов от регуляторов XY Surround Pan (см. рис. 1.158). В SAWStudio пользователь должен сам сконфигурировать виртуальную консоль под конкретную систему пространственного звучания.
Предупреждение
Если регулятор XY Surround Pan активен, то для исключения двойных аудиопотоков необходимо отжать соответствующие кнопки в секции Out Asgn виртуального канала.
Регулятор XY Surround Pan имеет восемь узлов, распределенных по периметру квадрата, окружающего виртуальный джойстик. Каждый узел может отключить один виртуальный канал Surround-маршрутизации. Красный цвет узла обозначает отключенное состояние. Повторный щелчок включает канал.
Кроме восьми узлов, секция XY Pan Asgn содержит два дополнительных регулятора: С (Center) и S (Sub) для раздельной маршрутизации центрального и сабвуферного канала.
Регулятор XY Surround Pan полностью автоматизирован.
Сведение многоканального проекта выполняется так же, как и двухканального,
но с одним отличием: результатом будет группа звуковых файлов, соответствующая количеству мастер-каналов. В дальнейшем эта группа может быть преобразована в формат АСЗ программным кодеком, например, SonicFoundry SoftEncode 5.1 (www.sonicfoundry.com).
