Параграфический эквалайзер

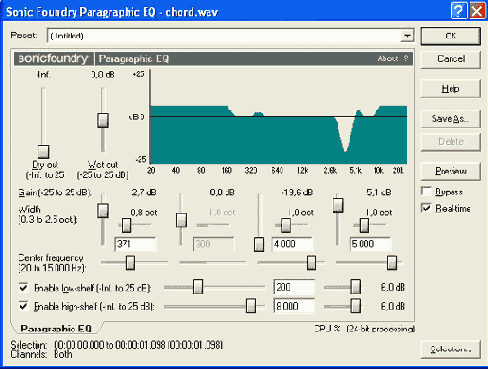

Параграфический эквалайзер позволяет получить более сложный - нелинейный график коррекции звука, чем достигается большая точность по сравнению с графическим. На рисунке 3.23 показано, как примерно это выглядит.

А вот как это работает. В нашем распоряжении четыре частотных диапазона, у каждого из которых своя регулировка уровня (четыре вертикальных Движка в середине окна, под графиком).

Для каждого диапазона мы сможем указать, где он расположен на шкале частот. Сделать это можно с помощью горизонтальных движков Center frequency (частота середины диапазона), расположенных прямо под соответствующими вертикальными. Рядом в маленьком окошке ввода можно задать частоту цифрами (в герцах).

Ширина диапазона тоже поддается регулированию - короткими горизонтальными движками, которые расположены чуть правее вертикальных. Ширина диапазона (люди, изучавшие радиотехнику, называют этот параметр добротностью) измеряется в октавах, по умолчанию эквалайзер берет ширину в одну октаву.

Рис. 3.23. Параграфический эквалайзер

Горизонтальные движки появляются только тогда, когда вы чуть сместите соответствующий вертикальный движок. Например, на нашем рисунке второй движок слева стоит в нуле, потому и нельзя поменять частоту этого диапазона и добротность.

В нижней части эквалайзера расположены еще два специфических диапазона, позволяющих задать плоский выступ или, наоборот, впадину - слева (в полосе нижних частот - low-shelf) и справа (в полосе высоких частот - high-shelf).

Здесь левые движки задают не середину, а границу диапазона, а правые -усиление. Двойной щелчок по правому движку ставит усиление в ноль, и выступ (впадина) пропадает.

Хочу привлечь особое ваше внимание к вертикальным движкам, расположенным слева от графика - под ними написано Dry Out и Wet Out. Эти регулировки позволяют нам регулировать силу воздействия эквалайзера. Как? Путем смешивания в заданной пропорции необработанного («сухого») и обработанного («влажного») сигнала.

Движок Dry Out («сухой выход») управляет уровнем необработанного сигнала, a Wet Out («влажный выход») - уровнем эквилизированного. В исходном положении, как видно из рисунка, сухой сигнал отсутствует.

Этот прием - смешивание сухого сигнала с обработанным - очень часто встречается в разных компьютерных спецэффектах, как саундфорджевскнх, так Л в плагинах иных производителей.

Пресеты, которых в списке немало, вы посмотрите сами. Сами же посмотрите, если возникнет такое желание, и параметрический эквалайзер (Parametric EQ). Он похож на параграфический, но не так нагляден.
